Bonjour Ryane,
Je ne suis pas un expert de la ventilation, mais en ayant fait une recherche :
Citation :
Le système permet par le biais d'un échangeur (bloc sous le toit) de récupérer la chaleur de l'air extrait pour la transférer à l'air soufflé.
Il n'y a pas de mélange entre l'air extrait et l'air soufflé, il n'y a qu'un échange de chaleur.
L'air est extrait dans les pièces dites de service : cuisine, salle de bain, wc, cellier... Bref, toutes les pièces disposant d'un point d'eau. L'air est soufflé dans les pièces dites principales : salon, salle à manger, bureau, chambre...
d'après

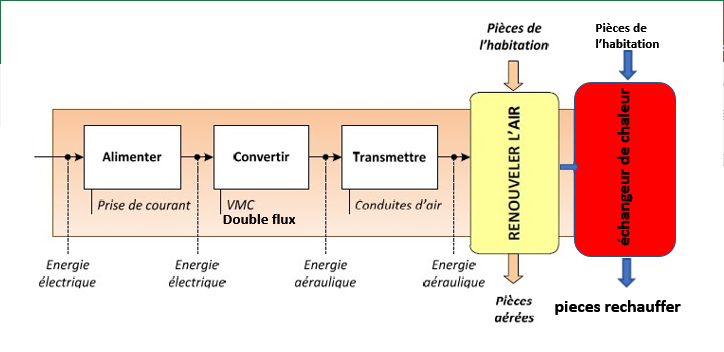

Ce principe fonctionnel d'extraire l'air chaud des pièces de service pour réchauffer l'air froid (pour l'hiver, sinon c'est l'inverse!) extrait de l'extérieur pour le souffler (réchauffé) vers les pièces principales ne ressort pas dans ton diagramme.
