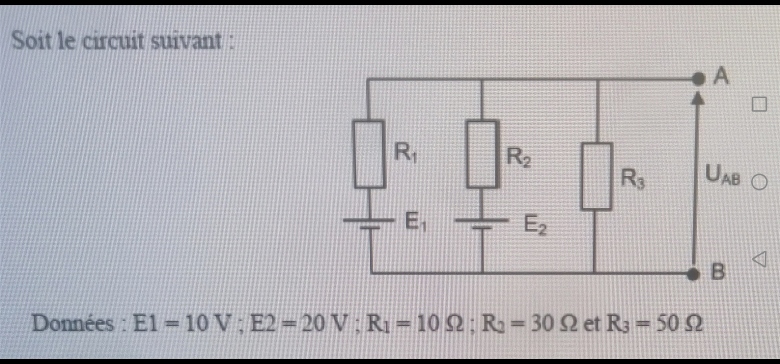

SOit le circuit suivant,
1. Calculer le modèle équivalent de thévenin entre le point A et B
Je trouve comme résultat
Rth = 6.52 ohm
Eth = 11.84 V
Pour obtenir Rth, j'applique la résistance équivalente
Req23 = (R2 x R3) / R2 + R3 = 18.75 ohms
Req123 = (Req23 x R1) / Req23 + R1 = 6.52 ohms
D'où Rth = 6.52 ohms.
---
Concernant Eth, j'ai des doutes; après avoir visionné pas mal de vidéo je tente d'appliquer le théorème de superposition
En déconnectant E1, j'obtiens:
UAB2= [(R1 x R2 / R1 +R2) x U2 ] / R1 + (R1 x R2 / R1 +R2)
UAB2 = 9.67V
En déconnectant E2, j'obtiens
UAB1= [(R1 x R3 / R1 +R3) x U1] / R2 + (R1 x R3 / R1 +R3)
UAB1 = 2.17V
UAB= UAB1+UAB2 = 9.67 + 2.17 = 11.84V
Honnêtement j'ai des gros doutes pour UAB?
Merci pour votre aide,
Cordialement,
** Fichier supprimé => relire le règlement [***A LIRE AVANT D'AGIR***] Règles du forum**
Bonjour
C'est bien d'avoir recopié la question posée mais il faudrait que tu scannes le schéma du circuit et le postes ici. Impossible sinon de vérifier tes résultats.
Bonjour,
Merci pour votre soutien.
Je m'excuse de ne pas avoir respecté les règles du forum.
Je vous transmets le schéma via la pièce jointe.
La question est la suivante.
A partir du schéma en Pj.
Calculer le modèle équivalent de thevenin entre les points à et b.
Je vous remercie pour votre aide
Bonjour
D'accord avec ta valeur de Rth. Pas d'accord avec ta valeur de Eth.
Le théorème de superposition peut effectivement être utilisé mais le théorème de Millman conduit au résultat en une seule ligne ! Problème : il n'est pas au programme de toutes les filières d'enseignement supérieur.
Sinon, tu peux t'en sortir en utilisant la loi des nœuds et en remplaçant chaque intensité par son expression en fonction de UAB, de E1 et de E2.
Bonjour,
Merci pour les éclaircissement.
Voici mes résultats avec la méthode de Millman.
= (E1/R1 + E2/R2) / (1/R1 + 1/R2)
=(50/30) / (4/30)
=50/30 x 30/4
= 50/4
= 12.5 V
Avec la loi des noeud j'obtiens.
i1 + i2 = i ab
La loi d'ohm définit U=RxI
U ab= Rth x (I1 +i2)
Or i1 = E1/R1
Et i2 = E2/R2
U ab = Rth x (E1/R1 + E2/R2)
U ab = 6.52 x (10/10 + 20/30)
U ab = 10.82 V
Pourriez vous m'indiquer pourquoi je n'arrive pas à trouver les mêmes valeurs.
Cordialement
