calculer la différence de potentiel entre deux points (circuit)
Bonsoir,

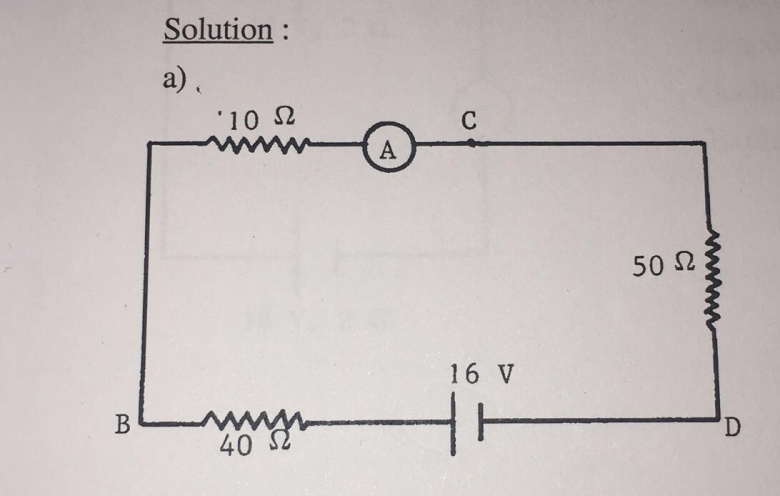

On me demande de calculer la différence de potentiel entre les points BC et CD et le correctif dit qu'il faut tout simplement appliquer la loi d'Ohm U=RI… mais je ne comprends pas pourquoi on ne fait pas pour chacun des deux points, par exemple la différence de poteniel en C, puis la différence de potentiel en B et après soustraire l'un à l'autre...
mais je ne comprends pas pourquoi on ne fait pas pour chacun des deux points, par exemple la différence de poteniel en C, puis la différence de potentiel en B et après soustraire l'un à l'autre...
La différence de potentiel en C cela n'existe pas.
Une différence de potentiel existe entre deux points, pas en un seul point !
Il existe un potentiel électrique en C et un potentiel électrique en B, mais on ne peut pas les calculer.
On ne sait calculer que des différences de potentiels.
D'accord, mais dans ce cas pourquoi dans le correctif ils prennent 10 ohm comme résistance pour la différence de potentiel entre B et C et non 50 ohm? Le courant passe dans la R de 40 ohm mais aussi dans R de 10 omh…
Il existe plusieurs manières de résoudre la question posée et j'ignore celle qui est proposée dans la correction.
Je propose la solution suivante :
Tout d'abord je calcule l'intensité I qui parcourt l'unique maille de ce montage.
Pour cela je détermine la résistance équivalente des trois résistances qui sont en série :
Req = 40 + 10 +50 = 100 Ω
I = 16 /100 = 0,16A
Pour trouver la tension qui existe entre B et C j'applique la loi d'ohm entre B et C ( et pas ailleurs ! )
Entre B et C ( En allant de B vers C ) je trouve la résistance de 10Ω et je lui applique la loi d'Ohm :
UBC = 10 * 0,16 = 1,6V
J'utilise ensuite la même technique pour trouver la tension qui existe entre C et D :
UCD = 50 * 1,6 = 8V
Aux bornes de la résistance de 40 Ω : on trouve 40 * 0,16 = 6,4V
Bien entendu si on additionne ces trois tensions on retrouve la tension délivrée par le générateur :
1,6 + 8 + 6,4 = 16V
Bonjour,
Merci à nanaB d'avoir été vigilant(e) pour le cadrage de l'image !
J'avais dû reprendre celles des anciens sujets, je suis content d'en avoir une conforme.
Bonsoir ,
J'ai une question par rapport à l'exercice proposé ici. S'il y avait 2 résistances entre B et C par exemple ( ou 3,4 ,... ) , Il aurait fallu additionner les différences de potentiel ? Les soustraire ? comment cela fonctionne-t-il?
Merci d'avance.
