Bonsoir,

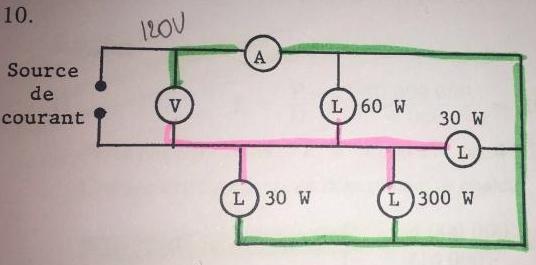

Voici un exercice de physique pour lequel je ne comprends pas la résolution du syllabus. On nous demande de trouver la valeur de l'ampèremètre A en sachant que U=120V.
On dit dans le correctif une phrase de ce genre " les 4 lampes sont branchées en parallèle : on peut aller d'une borne à l'autre de la source de courant en passant chaque fois par une seule lampe." Vous pouvez m'expliquer pourquoi ils ont écris svp?
P.S. : désolée pour l'image, je n'arrive pas à la mettre droit
Tu peux constater, au vu du schéma, que chacune des lampes est connectée, via l'ampèremètre, aux deux bornes de la source de courant. Les quatre lampes sont donc connectées en parallèle à la source de courant.
On peut aussi dire que les lampes sont parallèles car elles sont situées dans des mailles différentes?

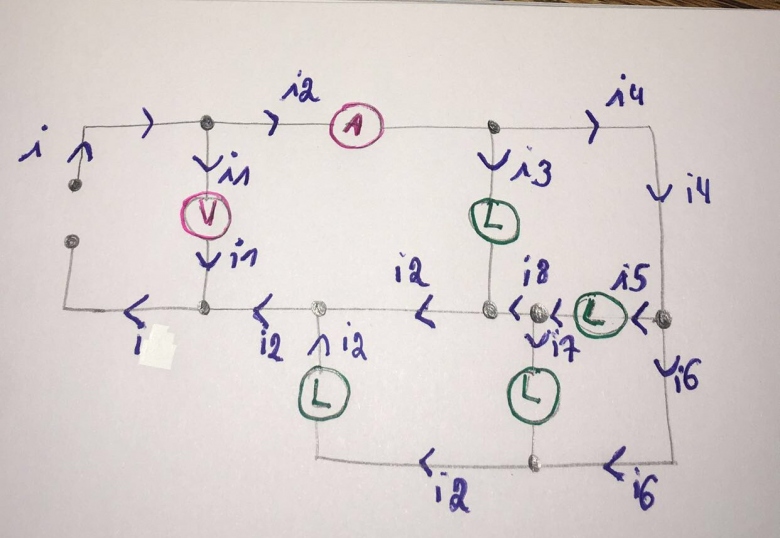

Et cela vous dérangerait de jeter un petit coup d'œil à mon schéma? J'ai voulu représenter le sens du courant mais il y a tellement de nœud que je pense que je me suis trompée à plusieurs reprises… merci
Tu pourrais faire plus simple en notant les lampes L1, L2, L3 et L4 et en marquant sur le schéma seulement cinq courants : i pour le courant traversant l'ampèremètre et i1, i2, i3 et i4 pour les courants traversant les lampes, respectivement.
D'accord, mais pourquoi alors on additionne tout simplement les puissances? C'est comme ça qu'il faut fonctionner? Quand nous avons plusieurs puissances il faut juste les additionner pour trouver la puissance totale?
Mais alors c'est comme d'habitude, on a le voltmètre d'une résistance très grande et un ampèremètre d'une résistance "nulle" et tout le courant qui sort du générateur va aller dans l'ampèremètre tandis que dans le voltmètre aucun court y passera car sa résistance est grande, c'est bien ça?
