Bonjour je veux de l'aide pour la dernière question de mon exercice. Merci
On se propose de déterminer l'inductance d'une bobine. On dispose des matériels suivants :
- Un oscilloscope bicourbe,
-Un générateur basse fréquence,
-Une boite de résistance étalonnée,
-Une bobine d'inductance L et de résistance négligeable.

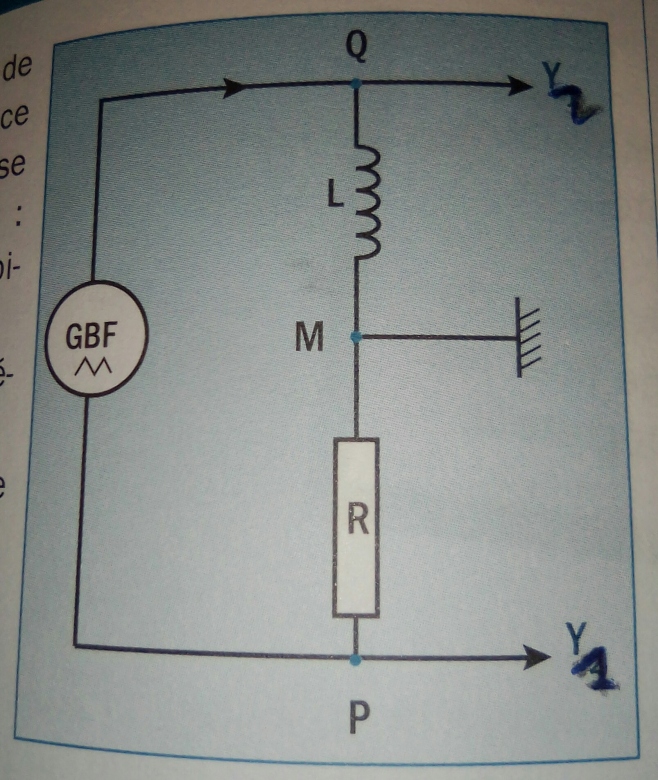

On réalise le montage ci-contre. Le générateur délivre une tension triangulaire. Les réglages de l'oscilloscope sont les suivants :
- Sensibilité verticale : : 1 V/cm
: 50 mV/cm
- Balayage horizontal 0,1 ms/cm
On fixe R = 1000?

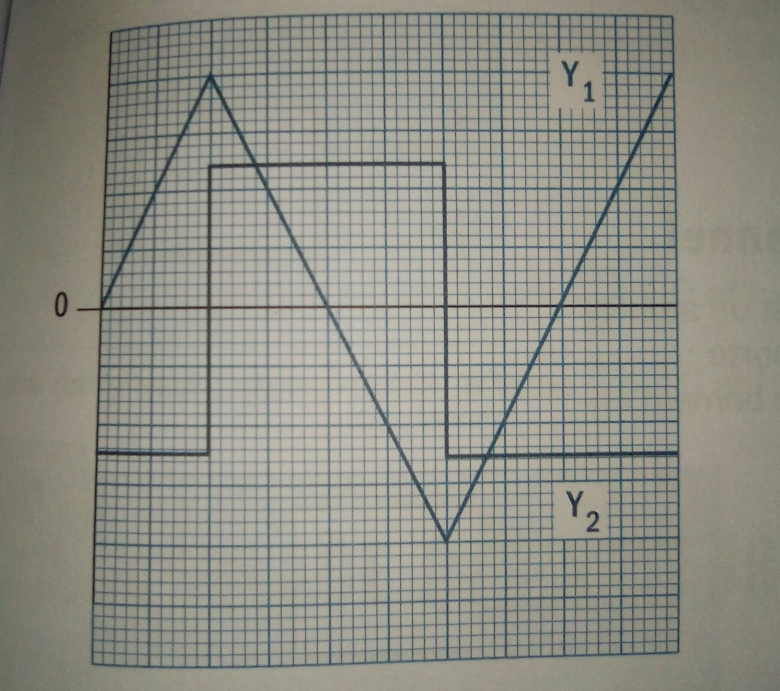

La figure ci-dessous représente les oscillogrammes obtenus.
1 - Quelles tensions sont représentées respectivement par les oscillogrammes des voies et
?
La voie représente
la tension aux bornes du conducteur ohmique et la voie
représente
la tension aux bornes de la bobine.
2- a- Exprimer la tension en fonction de l'intensité i(t) du courant
= Ri
2-b- En déduire l'expression de la tension en fonction de R, L et la dérivée par rapport au temps de la tension
=
2-c- Calculer l'inductance L de la bobine, en utilisant l'expression trouvée en a et les oscillogrammes
C'est la que je ne vois pas comment faire
Je pense qu'il y a un problème au niveau de l'insertion des images, je ramène.
***Images migrées sur le sujet initial***
Bonjour
D'accord pour 1.
Pour 2 : la résistance est orientée en convention générateur donc :
UPM=-R.i
Pour 3 : le résultat est correct mais il est la conséquence de deux erreurs de signe successives qui se compensent. La bobine est orientée en convention récepteur :
Pour la suite : pour une tension triangulaire, il faut mesurer le coefficient directeur de chaque tronçon rectiligne de UPM(t)
D'abord j'ai fait la dérivée avec et ensuite comme la question dit avec
j'ai inversé ainsi le signe - est apparu
C'est vrai : j'ai raisonné de bout en bout avec les tensions visualiées en Y1 et Y2.
Tu n'as donc pas commis d'erreur ! Désolé pour avoir mal lu l'énoncé !
Qu'as-tu obtenues comme valeurs de ?
Ok voici la question qui le bloque
1cm correspond à 1V pour la voie 1 correspondant à UPM
échelle de temps : 1cm correspond à 10-4s.
Sur le premier quart de période UPM augmente de 4V en 2.10-4s. La dérivée correspond à la pente :
Sur la demie période suivante, uPM diminue de 8V en 4.10-4s :
Je te laisse faire le calcul pour la demie période suivante ; Il faut ensuite vérifier que la courbe sur la voie 2 est cohérente avec la théorie et en déduire la valeur de L.
Bonjour à vous deux,
C'est bien cela. La dérivée passe d'une valeur à sa valeur opposée toutes les demies périodes. Conséquence sur uQM visualisée sur la voie 2 ?
J'ai pas bien compris en quoi ça va nous aider pour L/R ?
Mais l'amplitude je trouve
= 2,6*50.10^-3
= 0,13 V
Je suppose le réglage de la voie 2 imparfait car, suivant que l'on s'intéresse au niveau haut ou au niveau bas, on obtient 2,4 ou 2,6cm de déviation verticale. Je suggère de faire la moyenne et de retenir :
uQM=2,5.50.10-3=
0,125V
Tu a établi précédemment la relation entre uQM, uPM et L/R...
As-tu bien compris à quoi correspond une dérivée par rapport au temps et quelle est la signification pratique de son signe ?
Tu n'as donc pas vraiment compris l'intérêt de ce problème. Impossible ici de faire un cours de math sur la dérivée...
Quant la courbe 1 correspond à un segment de droite croissant, la dérivée est une constante positive :
On remarque alors que uQM est une constante négative : -0,125V
Cela est bien conforme à la relation théorique :
2.10-4=-(L/R).(-0,125)
L/R=2.10-4/0,125=1,60.10-3s
R étant connue, on en déduit L...
Hein !!!!!
On a
Quand uQM=0,125V,
Donc on a :
0,125 =- (
)
= 6,25.10^-6 or R =10^3Ω[url][/url]
Donc L = 6,25.10^-3 H non ?
