Bilan énergétique système
Bonsoir,
Il m'est demandé dans un exercice d'effectuer le bilan d'énergétique de plusieurs systèmes autour d'un panneau solaire.
Il faut donc que j'effectue le bilan énergétique d'un capteur solaire, de l'eau d'un circuit primaire et de l'eau d'un ballon. Seul problème, je ne comprends pas ce qu'il m'est demandé de faire.
J'ai un schéma pour m'aider mais je ne comprends pas les signes supérieurs et inférieurs à 0. Un petit peu d'aide serait la bienvenue.
En essayant tout de même d'effectuer quelque chose, pour le panneau solaire j'aurais mis une énergie reçue et perdue qui est positive et une énergie fournie à l'extérieur négative.
Pour le circuit primaire, j'aurais mis l'énergie reçue comme positive et les deux autres comme négatives.
Enfin pour le ballon d'eau, j'aurai mis l'énergie reçue et fournie à l'extérieur comme positive et l'énergie perdue comme négative.
Merci d'avance,
Cordialement,
Kokux0503
Bonsoir,

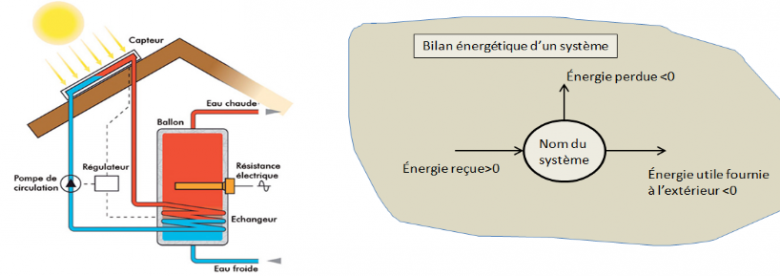

Tout est résumé dans le schéma de droite
.
Pour chacun des systèmes étudiés, on te demande de faire un inventaire des énergies "vues" par ce système, qu'elles soient reçues, perdues ou utilisées.
A noter que ce type de schéma peut également aider pour définir le rendement de ce système.
Je te laisse me proposer tes réflexions. Avant de schématiser, essaie simplement de faire la liste :
Système = ?
* énergie reçue = ?
* énergie utile = ?
* énergie perdue (ou non utilisée) = ?
Ahhh, j'étais loin d'avoir compris ça. Merci.
Voici donc mes réflexions :
Système : capteur solaire
*énergie reçue = solaire
*énergie utile = électrique
*énergie perdue = thermique
Système : eau d'un circuit primaire
*énergie reçue = thermique
*énergie utile = thermique et éléctrique
*énergie perdue = (aucune idée : mécanique ?)
Système : eau d'un ballon
*énergie reçue = thermique
*énergie utile = thermique
*énergie perdue = électrique ?
Voilà, je pense qu'il y a des erreurs, mais c'est déjà un début je pense.
Il y a quelqu'un pour essayer de me corriger ?
(je sais que vous faîtes tous, du mieux que vous pouvez, et c'est pour cette raison que je vous en remercie)
Bonjour Kokux0503,
Tu fais bien de me relancer, j'ai oublié de te répondre, excuse-moi
Ce faisant, je ne suis pas sûr qu'on ait un énoncé complet : avons-nous affaire :
* un capteur solaire purement thermique (ce qui semble être le cas en regardant le schéma) ?
* ou un capteur combinant un capteur thermique et photovoltaïque ?
Je supposerais qu'on se trouve dans le cas d'un capteur purement thermique.
Ahhh, j'étais loin d'avoir compris ça. Merci.
Voici donc mes réflexions :
Système : capteur solaire thermique (et non photovoltaïque)
*énergie reçue = rayonnement solaire ok
*énergie utile = électrique non, si nous avons affaire à un dispositif conçu pour recueillir l'énergie solaire transmise par rayonnement et la communiquer à un fluide caloporteur (liquide ici) sous forme de chaleur.
*énergie perdue = thermique oui mais il faut préciser : énergie thermique dissipée à l'extérieur par convection et rayonnement
Système : eau du circuit faisant circuler le caloporteur
*énergie reçue = thermique non, c'était lors de l'étude du capteur solaire. Ici on a un fluide chaud qu'on souhaite communiquer au circuit du ballon d'eau chaude via l'échangeur, il faut donc faire circuler cette eau à l'aide d'une pompe qui communique une énergie hydraulique (via un mouvement mécanique)
*énergie utile = thermique et éléctrique,
*énergie perdue = (aucune idée : mécanique ?) c'est l'idée, pour faire circuler le fluide à l'aide d'une pompe, il lui faut de l'énergie [bleu]électrique qui sera transformée par le moteur en énergie mécanique pour que les parties mobiles de la pompe puisse communiquer au fluide une énergie hydraulique[/bleu]
Système : eau d'un ballon
*énergie reçue = thermique oui
*énergie utile = thermique oui
*énergie perdue = électrique ? oui
J'attends donc ta confirmation sur le dispositif solaire employé. Si nous avons bien un capteur purement thermique, tu peux passer à la schématisation.
Je pense qu'on est dans le cas d'un capteur solaire purement thermique.
Merci pour la correction de ma réflexion
Ok, si l'énoncé est flou, je te conseille de le préciser pour éviter tout pb d'interprétation
Je t'en prie, à une prochaine fois !
