Bonjour à tous,

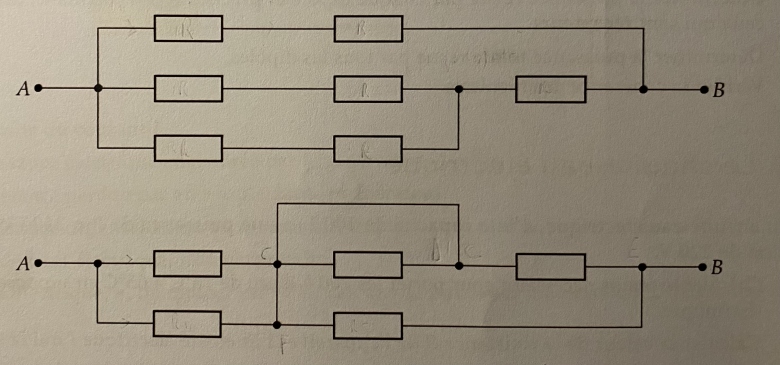

Dans cet exercice, deux montages sont présentés et il m'est demandé de trouver la résistance équivalente ReqAB entre les points à AB.

Pour le montage 1 je trouve ReqAB = R
Sur la première ligne, les résistances sont en série donc R+R=2R
Sur la deuxième et troisième ligne, elles sont en dérivation donc 1/R'=1/2R+1/2R
soit R'=4R²/4R = R
Enfin R' est en série avec la dernière résistance donc R'+R = 2R
Le montage est en dérivation donc Req = 2R*2R/2R+2R = R

Pour le montage 2 je trouve ReqAB = 5R/6mais j'ai un doute concernant le montage au niveau du fil qui "passe au dessus" de la deuxième résistance.
Les deux résistances sur la première et deuxième sont en dérivation donc R'=R/2
Ensuite au nœud que j'ai appelé C (la ou le fil passe "au dessus"), je comprends que les trois dernières résistances sont toutes en dérivation donc R.R.R/R+R+R=R/3
Ce qui me donne R/2+R/3 donc 5R/6

Est-ce correct ?

Merci !
