Appareil de projection
L'objectif d un projecteur de diapositives est assimilé a une lentille mince de distance focale f'=85mm. La distance entre le centre optique de la lentille et l ecran est de 4.0m.
1)Calculer la position de la diapositive par rapport a la lentille pour obtenir une image nette sur l ecran.
2)Quelles sont les dimensions de l image sur l ecran d une taille de 24 X 36
3)On éloigne l ecran de 1 m de l appareil
a.Lors de la mise au point faut-il éloigner ou rapprocher l'objectif de la diapositive
b.Quelles sont les nouvelles dimensions de l image .
Je bloque déjà a la 1) et ne comprend pas non plus les autres questions
merci de votre aide
Bonjour,
1) Il faut tout d'abord faire un schéma de la situation, on remarque que la lentille est convergente car la distance focale f'=85mm est positive donc le foyer principal image se trouve à droite de la lentille (en supposant que le rayon lumineux aille de gauche à droite).
On connait la formule de conjugaison:
L'objet se trouve donc a une distance de 8,7cm de la lentille, le signe moins traduit que l'objet se situe avant la lentille.

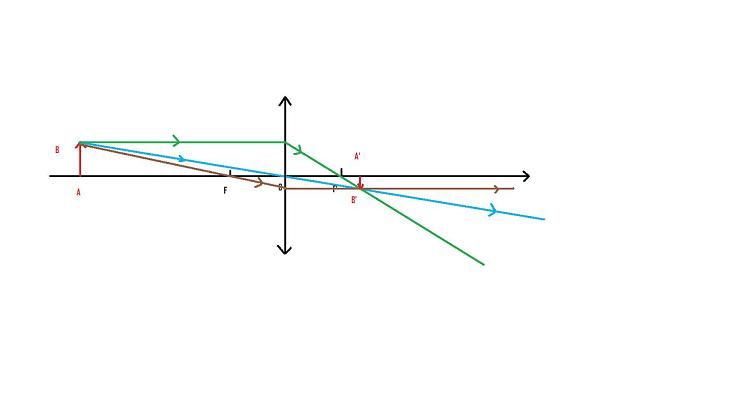

Avec le schéma et quelques explications c'est peut être mieux^^
Pour tracer les rayons lumineux, il y a 3 règles à connaitre:
1- Le rayon passant par le centre optique de la lentille n'est pas dévié. (sur le dessin rayon bleu)
2- Le rayon émergeant de l'objet, parallèlement à l'axe optique passe par le foyer principal image F'. (sur le dessin rayon vert)
3- Le rayon émergeant de l'objet, passant par le foyer principal objet ressort de la lentille parallèlement à l'axe optique. (sur le dessin rayon marron)
