Bonjour
pour les graphiques

extrait de la FAQ du forum :

Q05 - Puis-je insérer une image dans mon message ? Comment faire ? Quelle image est autorisée ?

Vous souhaitez ajouter une image ou un pdf à votre message . Veuillez obligatoirement respecter ces règles :

Énoncé d'exercice ou de problème :

Pour les énoncés courts (moins de 5 lignes sur une feuille A4) :
La recopie est obligatoire.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !

Pour les énoncés longs  :
Les 5 premières lignes sont à recopier pour aider l'archivage des sujets sur le site.
Cela fait, l'énoncé dans sa totalité, pourra alors être joint en image (choisir Img) ou en pdf (choisir Pdf ) mais dans le respect des droits d'auteurs en vigueur. Pour les pdf, merci d'en préciser la source.

Recherches (même non abouties) de l'exercice :
Elles doivent être obligatoirement recopiées, et ce, dès la demande d'aide.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !
Les formats autorisés sont exclusivement les suivants : gif, jpg, jpeg, et png. La taille d'un fichier est limitée à 2 MO maximum pour une image et à 500 ko pour un pdf.

Le non respect de ces règles entraînera la suppression du contenu de votre sujet (même si des réponses ont été apportées) et éventuellement la suspension de votre compte !

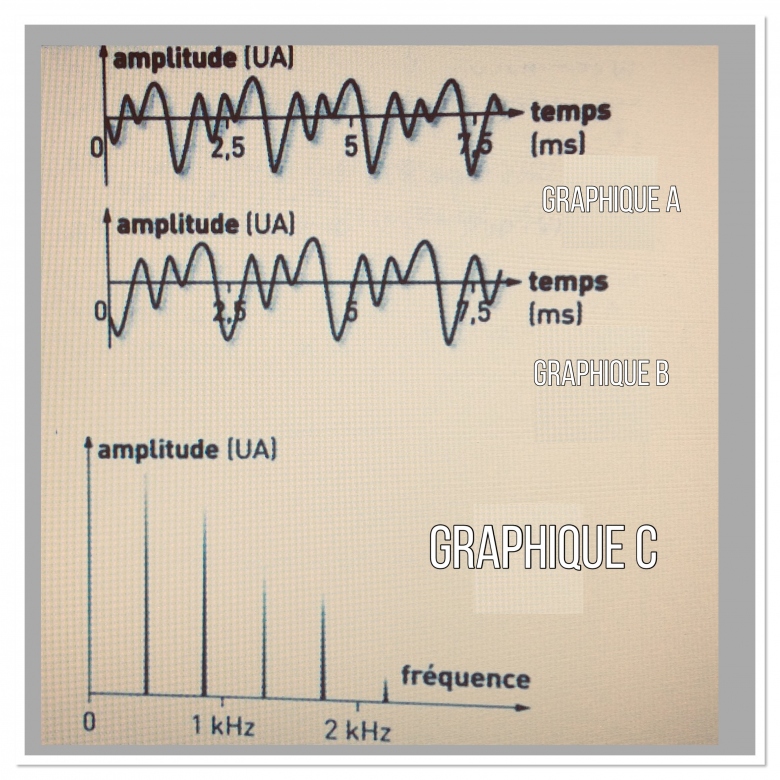

Bonjour, merci pour votre réponse, je vais mettre la photo des documents que j'ai alors remaniée afin de respecter les règles de documents originaux (J'espère que cela suffit)

2) Je remarque que  les signaux sinusoïdaux  comportent un même motif mais décalé dans le temps... Mais comment déterminer le violon correctement accordé ??

Merci pour votre aide.

Bonjour
Les deux enregistrements sont effectivement décalés dans le temps. Cela s'explique simplement par le fait que l'origine des dates (instant de date t=0) n'est pas la même pour les deux enregistrements. Aucun intérêt ici.
Plus important : les deux signaux sont périodiques. Tu peux assez facilement mesurer cette période : la durée entre deux minimum successifs par exemple. Tu vas constater que les périodes T_A et T_B sont  différentes. Tu peux en déduire les deux fréquences correspondantes f_A et f_B.
Le spectre en fréquence (graphique C)  fournit la fréquence d'un instrument bien accordé. Revois ton cours sur le sujet : parmi les différents pics du spectre, quel est celui qui correspond à la fréquence du son ? Il te reste alors à comparer cette fréquence à f_A et f_B.

Bonjour, merci pour votre réponse mais...
Pour moi les graphiques manquent de précisions , en effet j'ai du mal à mesurer la longueur d'un motif avec des minimums et des maximums.

Mes recherches :
Pour TA:
2,5 cm = 0,0025s
2,2 cm = Motif = 0,0021153s

Donc f=1/0,0021153 = 464,46 Hz...

Pour TB :
2,4 cm = Motif=0,0024s
Donc f=1/0,0024= 416,66 Hz

Je détermine la fréquence en Hz pour le graphique c:

1kHz= 3cm
1,3= distance trait et centre du repère
Donc 1*1,3:3=0,433 Hz.....

Avez vous une autre méthode à me conseiller ?

Merci pour votre aide

Attention  : pour le graphique C, l'axe des fréquences est gradué en kHz. La fréquence du son émis par l'instrument accordé est donc 433Hz.
Pour les enregistrements A et B, les mesures sont très difficiles et peu précises à partir du scan que tu as posté car la prise de vue n'est sans doute pas faite tout à fait à la verticale du schéma. La longueur sur les graphiques correspondant à un motif d'une période augmente d'un motif à l'autre quand on se déplace vers la droite.
En faisant les mesures sur les motifs les plus à gauche des graphiques, j'obtiens :
T_A=1,97ms ; f_A=507Hz
T_B=2,30ms ; f_B=434Hz
Le violon accordé semble donc être le B.

Bonjour, merci beaucoup et désolé de répondre que maintenant. Donc le violon b est le violon accordé.

Pour la question 3 :  « Déterminer l'allure du spectre en fréquence du signal sonore produit par le violon » , il faut je dit simplement qu'il est pratiquement identique à celui de la guitare ou il faut que je le trace en prenant en compte le seul Hz d'écart ?

Merci pour votre aide

L'écart de 1Hz est seulement dû aux incertitudes de mesures. Une erreur de seulement  0,5mm sur la mesure de la largeur du motif entraîne une erreur de quelques hertz sur la fréquence.
Le spectre a donc la même allure que celui fourni avec des pics aux mêmes fréquences : la fréquence fondamentale (433Hz environ) et des fréquences multiples de la fréquence fondamentale : 2x433Hz, 3x433Hz, 4x433Hz etc...
En revanche, tu sais que le "timbre" d'un violon n'est pas identique à celui d'une guitare. Les amplitudes des harmoniques du son du violon ne sont donc pas égales à celle des harmoniques du son d'une guitare. Impossible en revanche d'en dire plus à ce niveau sans renseignements supplémentaires. Le son du violon est un peu plus riche en harmonique que celui de la guitare, donc augmenter un peu les amplitudes des harmoniques...

D'accord merci pour tout (Désolé du retard...)

Bonne journée
