Bonjour Kate

Tu es en 1ère S SI ?

Estelle

Bonjour,

[faq]image[/faq]

Skops

Je ne sais pas si la mécanique est autorisée sur l' ? Si un rouge peut me renseigner... ?

As-tu commencé l'étude des liaisons cinématiques ?

Estelle

Je veux bien m'occuper des imagse si on a le droit de faire de la mécanique sur l'île

Estelle

Oui mais l'énoncé doit être recopié non ?

Skops

Ah, on peut ?

Je veux bien essayer de le faire cet exercice, c'est exactement le genre de choses qu'on fait en SI

Enoncé :

Etudes des liaisons :
Pour chacune des liaisons données ci-dessous sur le vérin pneumatique, on demande d'étudier et de donner :
- la mise en position (MiP)
- le maintien en position (MeP)
- la liaison finale et ses caractères.

Liste des liaisons à étudier :
- Liaison fond 2 et nez 1/corps 3
- Liaison piston 4/tige 5
- Liaison (4+5)/corps 3
- Liaison nez 1/bague 8
- Liaison bague 8/coussinet 9
- Liaison (8+9) /tige 5

Etude technologique :
Donner le repère des pièces réalisant une étanchéité statique (entre deux pièces fixes).
Donner le repère des pièces réalisant une étanchéité dynamique (entre deux pièces statiques).
Donner et expliquer la désignation de la vis 11.

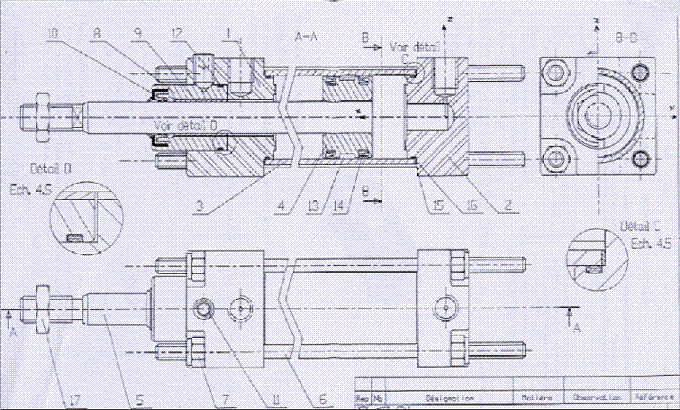

Plan :

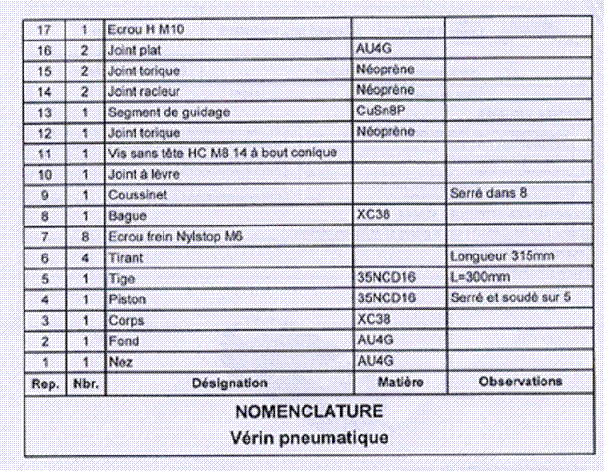

Nomenclature :



Voilà

Dès que j'aurais un peu de temps, j'essaierai de m'y mettre, c'est un bon entraînement

Estelle

Tant pis pour bassou

Estelle

Merci d'avoir répondu Estelle et skops, je suis bel et bien en 1ère ssi.

Peux tu m'aider, je n'y arrive pas pour les liaisons.
J'ai trouve l'étanchéité !

Désolé pour les images et merci pour l'info !

Je m'occupais de mon tout petit frère ,  14 mois, je lui donnais à manger !

As-tu commencé l'étude de la première liaison, c'est à dire fond 2 et nez 1/corps 3 ?

Ou bien la deuxième ? Piston 4/tige 5 ? Elle est plus évidente

Estelle

bassou >> Tu n'as pas une autre feuille, présentant le produit ?

Estelle

tu as msn ?

La première : on a un joint torique et un joins plat.
Surface de contact : cylindre/cylindre
Mip: ?
MAP
LIAISON FINALE/ ?

Non, je ne que ça, désolé !
Très gentil de ta part de m'aider !

oui, c'estce que je vois sur le schéma ! numéro 16 et 15 !

Sur la nomenclature, tu veux dire ?

Reprenons :

La première liaison à étudier est la liaison entre le fond (numéroté 2) et le nez (numéroté 1) et le corps (numéroté 3).

Repères-tu ces pièces sur le plan ? Quelles sont les surfaces de contact ?

Petit rappel : une nomenclature se lit de haut en bas

Estelle

tu n'es pas d'accord?

Oui pour le répérage des pièces, je te suis 5sur 5.
Surface plane sur surface plane?

on peut se parler sur msn si tu as? (ce sera plus rapide). C'est comme tu veux !

Non, restons ici

As-tu compris le plan et la nomenclature ? (J'ai quelques doutes comme tu as parlé de joint plat et joint torique...).

Avant de faire l'étude des liaisons entre les différents groupes cinématiques, il est important d'avoir étudier le plan, et de l'avoir compris

Estelle

Je pense l'avoir compris!
je t'ai parlé des joins parcequ'ils se trouvait entre la pièce 2 et la pièce 3.

D'accord, je comprends mieux

Je quitte l', désolée. Quelqu'un d'autre t'aidera sûrement

Bonne soirée.

Estelle

Tu reviens quand????

j'ai besoin de ton aide, s'il te plait !

Quelqu'un peut il m'aider?

J'ai cherché un petit peu, comme ça quand tu reviendras, tu me diras ce que t'en penses !

1)Surface plane/Surface plane.
MIP:Encastrement
Fixation par tirant, tous les degrés de liberté sont supprimés.
MAP: Liaison fixe

2)Cylindre/Cylindre
MIP: Guidage => -Tz,-Ty,-Tx,-Ry,-Rx => Liaison pivot
Joint racleur => -Rz
MAP: Liaison fixe

Voilà ce que j'ai trouvé pour l'instant.
J'attends vite ta réponse, je compte sur toi (entre filles !!)

Je vais manger à j'essaierai de revenir !
Demain sur, jy serai

Je n'ai pas le temps de regarder ce que tu as fait (occupée à autre chose ) mais j'essaierai de me pencher sur ton problème un peu plus tard

Tu as fait les groupes cinématiques ?

Estelle

Non, je n'ai pas fait les groupes cinématiques.
Il est nécessaire de les faire? (pour donner les liaisons)

Il faudrait mieux, ça peut faciliter le travail

Mais si tu as appris à ne pas les faire, ne les fais pas. (Je posais la question parce que personnelemen j'ai appris à toujours faire les groupes cinématiques avant de regarder les liaisons ).

Estelle

Gc1 : 1,2,3,5,4,9,8,7,11,6
Gc2 : 15,16,13,14,10
Gc3 : 17

J'espère que c'est juste ...

Merci de m'aider Estelle, je serai là toute la journée. J'espère que le sujet sera clôt ce soir !! (et d'avoir compris)

Mais c'est vrai que je ne suis pas doué pour les GC .

Alors estelle, trouves tu quelque chose de ton coté?

Je suis désolée, bassou, je n'ai pas du tout le temps de chercher.

Mais je pense que tu peux t'en sortir toute seule si tu as bien compris le fonctionnement du système, ce n'est pas très compliqué, courage

Estelle

Mince, je vais bien galérer alors....
Oui, je comprends le fonctionnement, mais je n'arrive pas à trouver les liaisons. C'est bien ça le problème.

Qui peut m'aider?

Bonjour bassou

Tu peux déjà nous montrer ce que tu as trouvé depuis tout ce temps ?

Estelle

Salut Estelle !

J'ai remonté le topic parce que j'ai tout trouvé sans aide!

Tu as "tout trouvé sans aide" ? Je te félicite mais alors pourquoi fais-tu remonter le topic ?

Estelle

Simplement pour clore définitivement le topic et te rémercie de ta participation

Est-ce que tu peux tout de même mettre ce que tu as trouvé, s'il te plaît ?

Au moins les liaisons finales et leurs caractères ?

Merci

Estelle
