utilisation de multimètres
Bonjour,
je suis une mamie qui reprend des études, et ce n'est pas évident.
exercice 1:
pour le 1-1 j'ai écrit que le pôle positif est le B
pour le 1-2: la valeur affichée est négative, le courant sort par la borne rouge et son intensité est de I=-0,120A soit 120mA
L'appareil est réglé sur le calibre 2A et n'est pas le plus adapté, il faut le régler sur 200mA.
pour le 1-3 la tension mesurée par le voltmètre est de 4 , valeur de cette tension est de 12V.
le calibre est bien adapté à la tension qui est de 20V.
1-4
Calculer la tension UFE,
serait-ce? UFE = UFG+UGC+UCD+UDE
UFE= 0+12+0+4 pas sûre du tout
merci d'avance

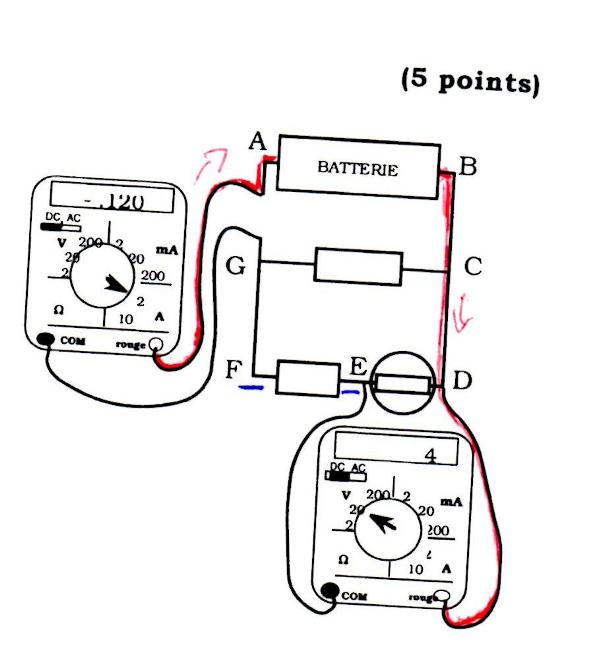

** énoncé effacé ; image laissée **
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
Pas de problèmes, je ne savais pas...
tension aux bornes de la batterie vaut 12V.
1-1-Quel est le pôle positif?
1-2- Quelle est la valeur de l'intensité délivrée par la batterie?
Le calibre de l'ampèremètre est-il bien adapté?
1-3- Quelle est la tension mesurée par le voltmètre?, quelle valeur de la tension?
Le calibre est-il bien adapté?
1-4- Calculer la tension UFE
Bonjour,
Pour ma part, j'aimerais t'aider mais la figure est illisible...
Je ne vois pas quelles sont les bornes rouges et noires
Je ne peux lire les indications de calibre, ni les affichages sur les écrans
J'aimerais aussi pouvoir lire les indications portées à côté des bornes de l'ampèremètre et du voltmètre.
Bonjour Coll
Ce qui est en rouge, c'est moi qui l'ai repassé. et ça correspond aux bornes rouges à droite des multi et volt mètres.la noire à gauche.
l'affichage sur l'écran de gauche: -120calibre 2 A
sur l'autre écran à droite : 4 et calibre 20 V
à côté des bornes il est juste écrit A et B
Les deux sont en courant continu.
J'espère que tu as tiout ce que tu veux.
Voilà !
J'ai tout ce que je veux !
Je ne parvenais pas à lire "COM" et "rouge" (même si traditionnellement la borne "COM", noire est à gauche et la borne rouge est à droite).
1-1-Quel est le pôle positif ? Oui, le côté noté B de la batterie
1-2- Quelle est la valeur de l'intensité délivrée par la batterie ? Oui, 120 milliampères
Le calibre de l'ampèremètre est-il bien adapté ? Tu as raison : il aurait été préférable d'utiliser le calibre 200 mA
1-3- Quelle est la tension mesurée par le voltmètre ?, quelle valeur de la tension ?
Le voltmètre mesure la tension entre les points D et E : UDE = V(D) - V(E)
Cette tension vaut + 4 volts
Le calibre est-il bien adapté ? Oui
1-4- Calculer la tension UFE
UBA = V(B) - V(A) = 12 volts
V(B) - V(A) = V(D) - V(F) = V(D) - V(E) + V(E) - V(F)
donc :
V(E) - V(F) = [V(B) - V(A)] - [V(D) - V(E)]
V(E) - V(F) = 12 - 4 = 8 volts
En conséquence :
UFE = V(F) - V(E) = - 8 volts
