Bonjour,
J'ai cet exercice à faire et j'ai des difficultés. SVP aidez-mOi! Merci d'avance
emmanuel fait voler un hélicoptère télécommandé.après quelques évolutions, l'hélicoptère se déplace horizontalement, en ligne droite, à la vitesse constante v= 15 m/s par rapport à un référentiel terrestre. les pales ont un mouvement de rotation uniforme.
la longueur d'une pale OA est égale à 0.60m. la période de rotation d'une pale est égale à 0.12s, c'est a dire qu'elle fait un tour complet (360°) en 0.12s. le point A, extrémité de la pale, et O, centre de la pale, ont des trajectoires situées dans un plan horizontal.
1.trajectoire de A dans le référentiel de la cabine
a.Quelle est la trajectoire du point A dans le referentiel de la cabine de l'hélicoptère
b. de quel angle la pale tourne-t-elle en 10ms, 30ms, 60ms?
2.Trajectoire de O dans le référentiel terrestre
a. caractériser le mouvement du point O ds le réferentiel terrestre.
b. Quelle distance ce point a-t-il parcouru en 10ms, 0.50s?
3.Trajectoire de A dans le référentiel terrestre.
les représentations des posotions seront faites à l'echelle 1/20, pour une durée de 0,12s.
a. sur une feuille de papier calque, représenter et numéroter les différentes positions de A, toutes les 10ms, au cours d'un tour.
b.représenter et numéroter, sur une seconde feuille, les différentes positions de O ds le reférentiel terrestre, tous les 10ms.
c.trouver une méthode pour déterminer l'allure de la trajectoire de A, dans le référentiel terrestre.
Représenter cette trajectoire pendant 160ms.
d. calculer en détail la vitesse de A/terre à la date t=60ms puis 100ms. Calculer ensuite les vitesses toutes les 10ms et tracer le graphe v=f(t) entre t=0 et t=160ms.
4. L'hélicoptère effectue un vol à la vertical toujours à la vitesse de 15m/s.
a. Quelle est la trajectoire de A dans le référentiel terrestre?
b.POUR LES FORTS! essayer de tracer cette trajectoire en la projetant sur un plan vertical.
Bonjour,
1) a) Imagine-toi dans la cabine de l'hélicoptère. Quelle trajectoire décrit la point A par rapport à toi ?
b) tu sais que la pale fait un tour (=360°) en 0.12s (=120ms), quel angle fait-elle en 10ms? (une toute simple règle de 3...)
2) a) Imagine-toi sur le sol. Quel est le mouvement de O par rapport à toi ?
b) Quelle est la vitesse de ce mouvement ? Ensuite, utilise la définition de la vitesse: v=d/t
Bonjour,
pour la 2)a) je ne sais pas vraiment je dirai que le mouvement de O est uniforme
2)b)en appliquant la formule v=d/t je trouve donc 10/15=0.67m? es-ce que c'est bien cela?:?
Bonjour,
J'ai cet exercice à faire et j'ai des difficultés. SVP aidez-mOi! Merci d'avance
emmanuel fait voler un hélicoptère télécommandé.après quelques évolutions, l'hélicoptère se déplace horizontalement, en ligne droite, à la vitesse constante v= 15 m/s par rapport à un référentiel terrestre. les pales ont un mouvement de rotation uniforme.
la longueur d'une pale OA est égale à 0.60m. la période de rotation d'une pale est égale à 0.12s, c'est a dire qu'elle fait un tour complet (360°) en 0.12s. le point A, extrémité de la pale, et O, centre de la pale, ont des trajectoires situées dans un plan horizontal.
1.trajectoire de A dans le référentiel de la cabine
a.Quelle est la trajectoire du point A dans le referentiel de la cabine de l'hélicoptère
b. de quel angle la pale tourne-t-elle en 10ms, 30ms, 60ms?
2.Trajectoire de O dans le référentiel terrestre
a. caractériser le mouvement du point O ds le réferentiel terrestre.
b. Quelle distance ce point a-t-il parcouru en 10ms, 0.50s?
3.Trajectoire de A dans le référentiel terrestre.
les représentations des posotions seront faites à l'echelle 1/20, pour une durée de 0,12s.
a. sur une feuille de papier calque, représenter et numéroter les différentes positions de A, toutes les 10ms, au cours d'un tour.
b.représenter et numéroter, sur une seconde feuille, les différentes positions de O ds le reférentiel terrestre, tous les 10ms.
c.trouver une méthode pour déterminer l'allure de la trajectoire de A, dans le référentiel terrestre.
Représenter cette trajectoire pendant 160ms.
d. calculer en détail la vitesse de A/terre à la date t=60ms puis 100ms. Calculer ensuite les vitesses toutes les 10ms et tracer le graphe v=f(t) entre t=0 et t=160ms.
4. L'hélicoptère effectue un vol à la vertical toujours à la vitesse de 15m/s.
a. Quelle est la trajectoire de A dans le référentiel terrestre?
b.POUR LES FORTS! essayer de tracer cette trajectoire en la projetant sur un plan vertical.
*** message déplacé ***
Multi-post : Trajectoire d'une pale d'hélicoptère
*** message déplacé ***
pardon, j'ai fait une erreur 10ms=0.010s donc ça fait 0.010*15=0.15m
et pour la 2a, uniforme oui, mais surtout rectiligne
1)
a) mouvement circulaire uniforme.
b) 30°, 90°, 180°
-----
2)
a) Mouvement rectiligne uniforme.
b) 0,15 m , 7,5 m
-----
3)
d)

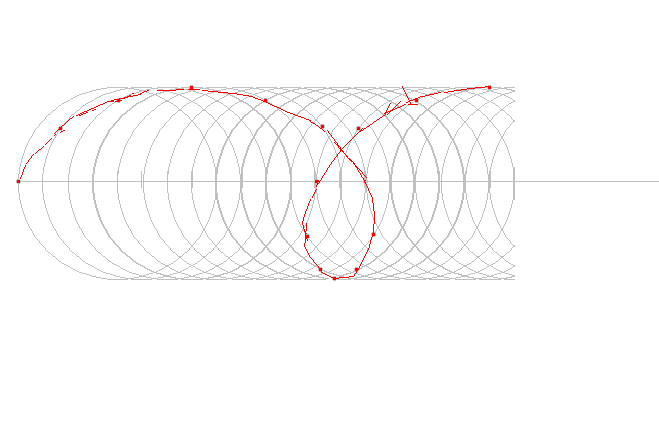

Cela devrait ressembler à ceci (en mieux) :
Sauf distraction.
bonjour,
pourai-je avoir une explication parce que je ne comprends pas ceci.....
pour la question 3 je ne sais pas comment commencer.

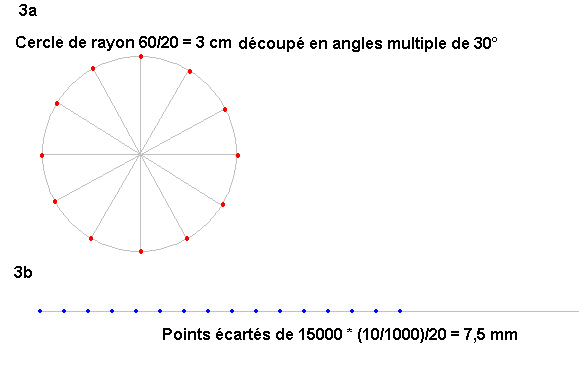

pour la 3)a) pouvez-vous me donner quelques explications?
merci pour les premières questions je commence à comprendre.
svp j'ai besoin d'aide je ne comprends pas beaucoup la physique...donc sije pouvais avoir une bonne note cela remonterait ma moyenne..merci de répondre assez rapidement
merci bien!!et donc pour continuer la suite la 3d) pouvai juste me donner quelques indices après je vous dit ce que je trouve...

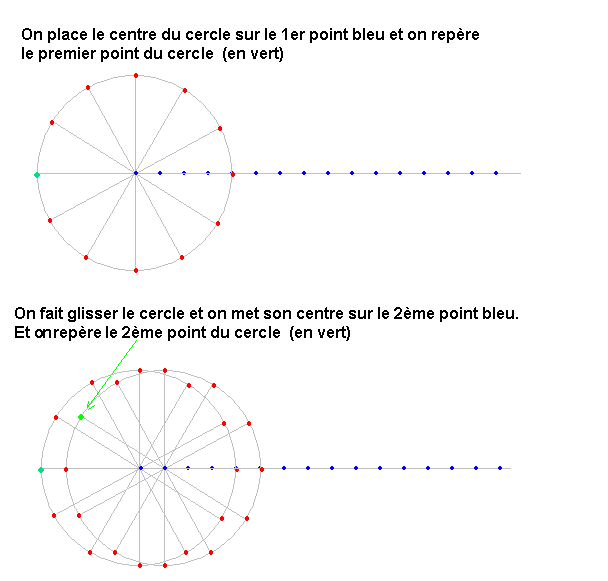

Suite:
Et on continue ainsi à faire glisser le cercle et à repérer le point qui suit sur le cercle ...
Sauf distraction.
et donc pour la 3)d) j'applique la formule mais c'est à partir de quel cercle?celui de 3a) ou 3c)?et entre 2 points rouge c'est combien de ms?
eskusez moi j'ai mal lu.le cercle fait 3 cm de rayon!en meme temps je suis un peu blonde!bref donc pour la 3)d) c'est a partir de quel cercle?

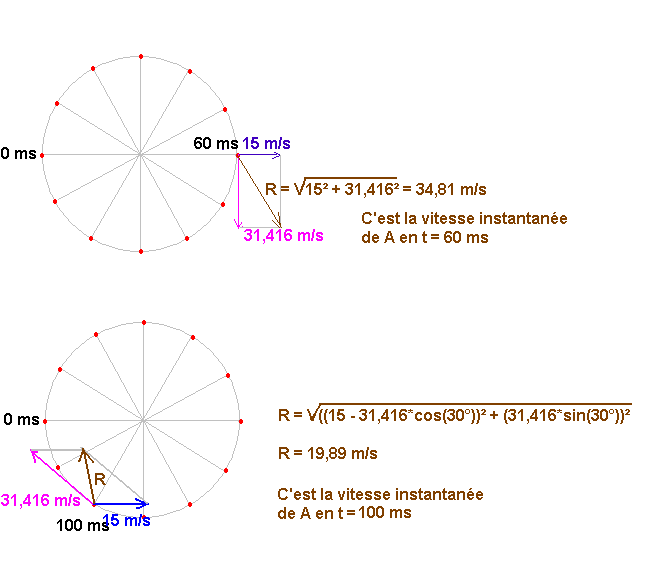

3d)
vitesse tangentielle du bord de la pale due à la rotation du rotor: 2*Pi*0,6 / 0,12 = 31,416 m/s
Vitesse horizontale = 15 m/s
A partir de là:
Vérifie mes calculs et à toi pour les autres vitesses.
On connait la vitesse horizontale due au déplacement de l'hélico: 15 m/s
On connait la vitesse tangentielle due à la rotation du rotor : 31,416 m/s
On doit combiner ces 2 vitesses en tenant compte de l'angle que ces 2 vecteurs vitesses font, à l'instant voulu, pour trouver la résultante.
La norme de cette résultante est la vitesse instantanée du point A par rapport au sol à cet instant.
C'est ce que j'ai fait (sans vérifier les calculs) pour t = 60 ms et pour t = 100 ms.
Ce n'est pas si difficile de trouver la résultante de 2 vecteurq dont on connait les normes, directions et sens. (surtout que tous les angles sont multiples de 30°)
