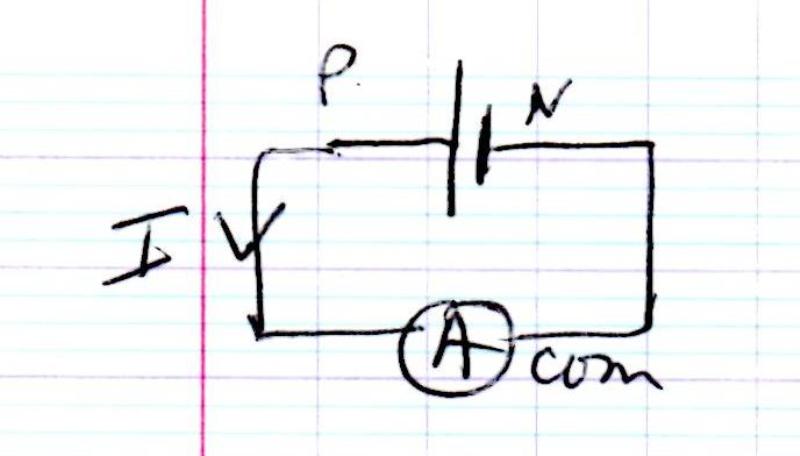

Un ampèremètre se comporte quasiment comme un fil. Que va t-il se passer  sachant que la tension délivrée par le générateur est constante?

Bonjour,

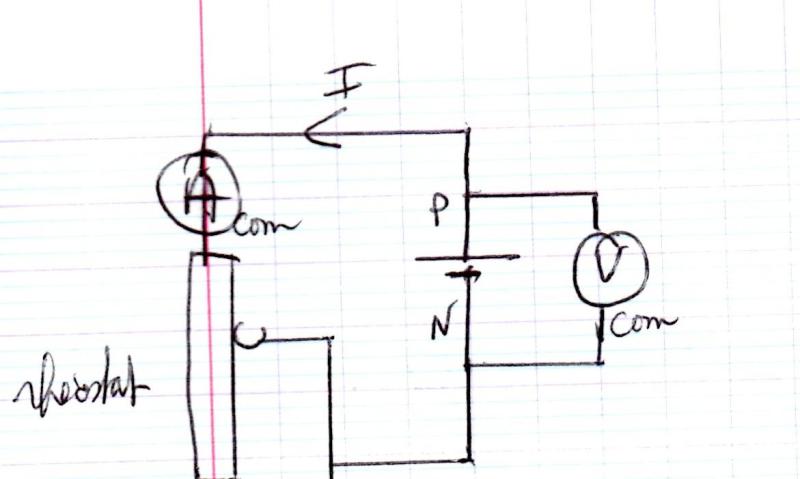

2-1 Pour faire varier la valeur de I, il faut utiliser un rhéostat.

J'ai refait mon schéma et aussi le graphique.

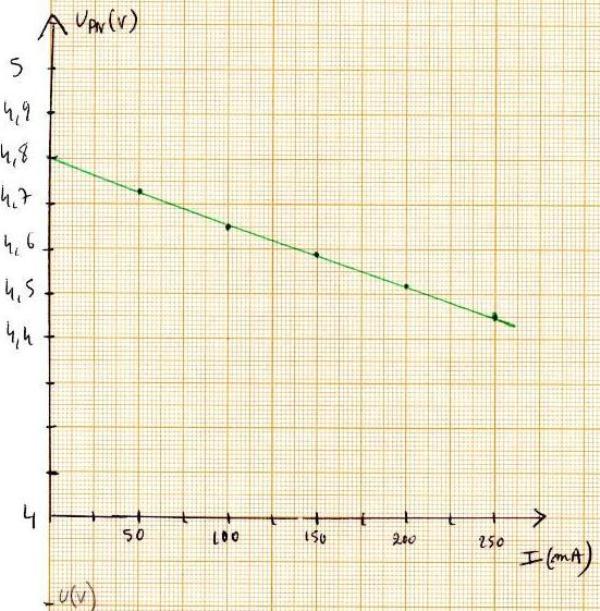

2-2 tracer la caractéristique
abscisses 1 cm/25mA
ordonnées: 10cm/1V

Je ne comprends pas pourquoi je ne trouve pas la même chose entre la lecture graphique et l'équation.

U = 4,45 -4,80 = 0,35 = 1,4 Ohm
I    0,25-  0    0,25

et algébriquement:

4,65 = -r*0,1+E
4,45 = -r*0,25 +E

E=4,8

on calcule r : r=E-4,65/0,1 = 4,8-4,65/0,1 = 1,5 ohm

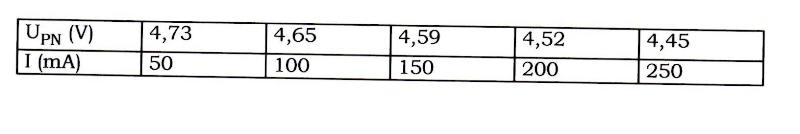

En fait, je viens d'essayer tous les autres "UPN" et je trouve pareil, il n'y a que le "4,65"qui ne tombe pas juste, et je suis tombée sur celui-là.

Bonjour fanfan56

Il me semble que tu n'as plus besoin d'aide pour cet exercice.

Je peux te dire comment je l'ai pris.

. Tout d'abord, reporter les points sur un graphique (vérifier qu'il n'y a pas, à l'œil, un point "aberrant" qu'il vaudrait mieux ne pas utiliser) : ce n'est pas le cas.

. Par "lecture graphique"
      + l'ordonnée à l'origine vaut environ 4,8 V (donc E 4,8 volts)
      + le coefficient directeur vaut environ - 0,35 / 0,25 = - 1,4 V/A (donc r, résistance interne, environ 1,4 )

. Par le calcul : je prends les deux points extrêmes :

dont la solution est :
E = 4,8 V
r = 1,4

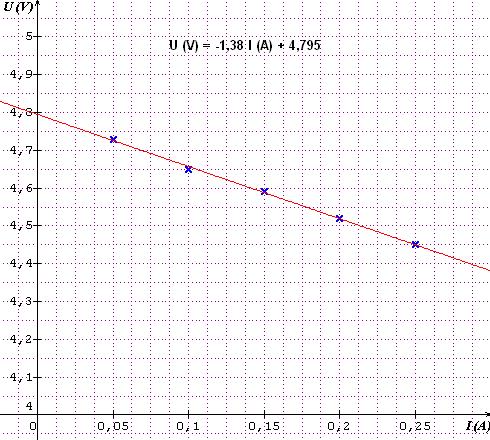

. Enfin, en utilisant une "régression linéaire par la méthode des moindres carrés" :



Ce graphique, et la régression linéaire, ont été réalisés avec le logiciel indispensable (et gratuit ! ) Sine qua non
Sine qua non :

L'équation de la "meilleure" droite passant par les points est indiquée sur le graphique. Elle confirme parfaitement les résultats obtenus par les autres méthodes.

Bonjour et Merci Coll

A l'exercice 3 maintenant.

Bonjour,
je veux savoir comment tracer cette courbe ?
à l'aide de quel logiciel ?
merci
