Tension et courant d'un circuit .

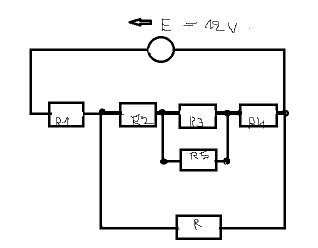

Bonjour , voici mon exercice . ( désolé pour la qualité et la précision , j'ai fait ça sur paint ) .
J'ai comme valeur : R1 = 10
R2 = 20
R3 = 50
R4 = 25
R5 = 100
IR4 = 124.8 mA .
La question est la suivante : Calculez l'ensemble des tensions et des courants du circuit ci-contre .
J'ai donc calculer 1/Req(1) = 1/50+1/100
0.03
Req(2) = 20+(100/3)+25
= 235/3 78.3
Et maintenant je dois calculer 1/Req(3) donc : 1/Req(3) = 1/Req(2)+1/R .
Le problème est que je n'ai pas la valeur de R . Je sais que R = I/U , donc j'ai U = 9.774 V mais je ne pense pas avoir I , sauf erreur de ma part .
De l'aide si possible ?
U(Req(2))=Req(2)*IR4=78,3*0,1248=9,776V
U(R1)=E-U(Req(2))=2,224V
I=I(R1)=U(R1)/R1=2,224/10=0,2224A
I(R)=I-IR4=0.2224-0,1248=0,0976 A
R=U(Req(2))/I(R)=9,776/0,0976 = 100
Bonsoir ,
Je te remercie pour tes explications .
Si j'ai bien compris il suffit , dans ce genre de cas de chercher des liens logiques entre la tension aux bornes du générateur et les tensions adjacentes .
Si cela est bien le cas je te remercie à nouveau pour le coup de pouce .
Cordialement .
