sl
Bonjour
J'ai un exercice a faire mais j'ai du mal pouvez vous m'aider et me corriger
Merci
Ennoncé
Un fabriquant de réveil souhaite analyser le son produit par deux prototypes avant leur commercialisation. Pour visualiser le son produit par un réveil, il place devant celui-ci un microphone relié à un oscilloscope. (dessin 1)

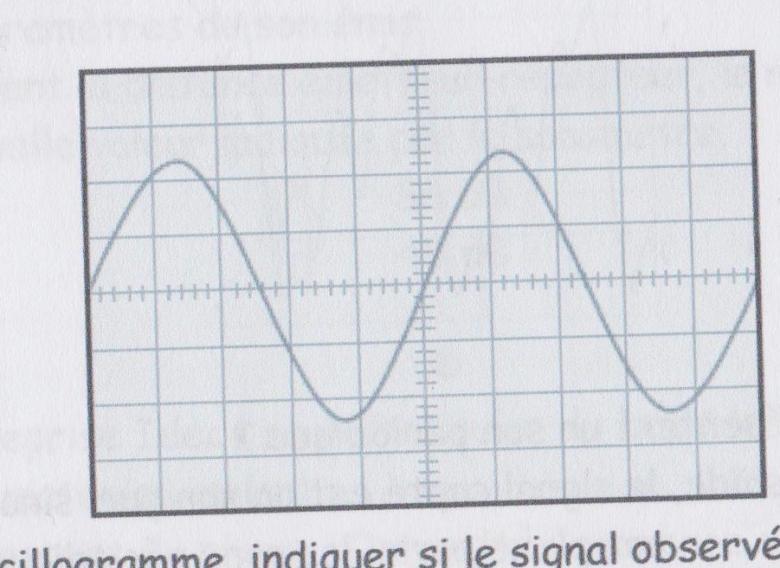

(dessin 2 ) voici l'oscillogramme obtenu avec un calibrage de temps (balayage horizontal) de 0,5 ms/division
1 : a partir de l'oscillogramme indiquer si le signal est: linéaire ,constant ou périodique
R : périodique
2 : calculer en ms la période T du son .Donner le détail du calcul
R : je sais que
T = balayage * nombre de division mais c'est quoi le nombre de division? car je n'ai pas d'autre chiffre. Pouvez vous m'aider?
3: Exprimer cette période T en seconde
R : me faut le résultat du 2
4: calculer en hertz la fréquence du son de ce réveil
R : pareil je sais que f = 1/T mais je ne peux pas calculer car me faut le résultat du 2.
5 : les oscillogramme ci dessous sont obtenus à partir de deux prototypes de réveils différent oscilloscopes sont réglés sur les mêmes calibres. on donne les propriétés suivantes.
*plus la période est petites, plus la fréquence est grande, plus le son est aigu.
*plus la période est grande, plus la fréquence est petite, plus le son est grave. Compléter le tableau ci dessous
balayage ayant la période / réveil ayant la fréquence / réveil ayant le son
la plus grande la plus grande grave
6: Un sonomètre positionné à une distance de 50 cm des réveils A et B permet de mesurer leur niveau d'intensité sonore en décibels. on obtient les résultats suivants: réveil A : 60 dB et réveil B : 95 dB
a l'aide de l'échelle des bruits qualifier la sensation perçue par chaque réveil
R ok c'est fait a : gênant et b : fatiguant
Merci de m'aider car je suis complètement perdu je n'y arrive pas
Merci pour votre aide
Bonjour
Pouvez vous m'aider s'il vous plait je suis complètement perdu
s'il vous plait j'ai vraiment besoin de votre aide
Merci

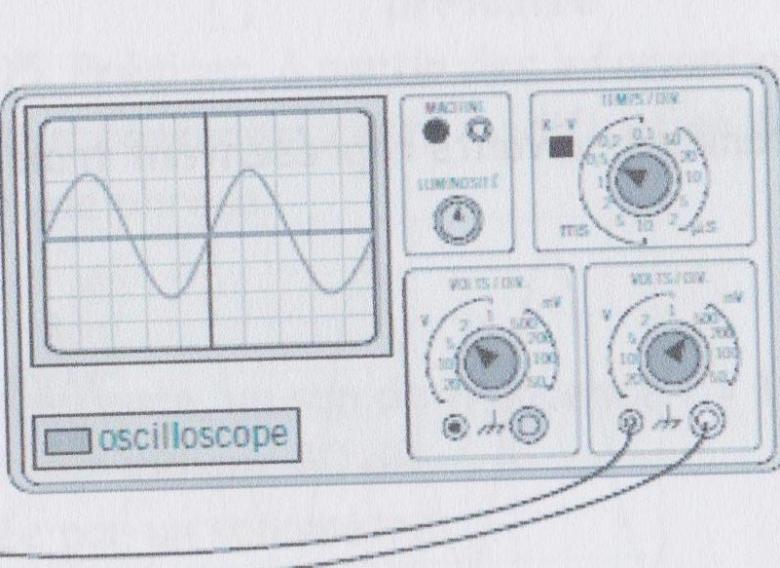

(dessin 2 ) voici l'oscillogramme obtenu avec un calibrage de temps (balayage horizontal) de 0,5 ms/division
1 : a partir de l'oscillogramme indiquer si le signal est: linéaire ,constant ou périodique
R : périodique
2 : calculer en ms la période T du son .Donner le détail du calcul
R : je sais que
T = balayage * nombre de division mais c'est quoi le nombre de division? car je n'ai pas d'autre chiffre.
0,5*3.4=1,7 ms/div
3: Exprimer cette période T en seconde
R : 0,00017s
4: calculer en hertz la fréquence du son de ce réveil
R : f=1/1.7=58 Hz
5 : les oscillogramme ci dessous sont obtenus à partir de deux prototypes de réveils différent oscilloscopes sont réglés sur les mêmes calibres. on donne les propriétés suivantes.
*plus la période est petites, plus la fréquence est grande, plus le son est aigu.
*plus la période est grande, plus la fréquence est petite, plus le son est grave. Compléter le tableau ci dessous
balayage ayant la période / réveil ayant la fréquence / réveil ayant le son
la plus grande la plus grande grave
6: Un sonomètre positionné à une distance de 50 cm des réveils A et B permet de mesurer leur niveau d'intensité sonore en décibels. on obtient les résultats suivants: réveil A : 60 dB et réveil B : 95 dB
a l'aide de l'échelle des bruits qualifier la sensation perçue par chaque réveil
R ok c'est fait a : gênant et b : fatiguant
Pouvez vous me corriger et m'aider completement perdu
merci
2: que représentent 0,5 3,4 et 1,7?
3: si le 1,7 est le résultat de la question 2, comment s'est il transformé de ms/div en ms? Et 1,7 ms, ça ne fait pas 0,00017 s.
4: Ici aussi, quelle est l'unité de 1,7? 1/1.7
0,588. Pas 58.
5: faux. Relis bien la question.
6: si tu le dis. Ça doit être bon.
Bonjour
La franchement je désespéré je suis complètement perdu
J'ai vraiment besoin de vous pour m'expliquer et surtout m'aider
merci beaucoup
Tu fais des opérations, tu dois savoir ce que tu utilises et pourquoi tu fais ces calculs.
Ainsi (et presque surtout) les unités employées doivent être cohérentes.
Ainsi, par exemple, des div multipliées par des s/div ne peuvent pas donner des s/division.
Bonjour
Je reviens vers vous pour mon exercice , je vais le refaire pour essayer de comprendre.
dessin 2 ) voici l'oscillogramme obtenu avec un calibrage de temps (balayage horizontal) de 0,5 ms/division
1 : a partir de l'oscillogramme indiquer si le signal est: linéaire ,constant ou périodique
R : périodique
2 : calculer en ms la période T du son .Donner le détail du calcul
0,5 ms/div (balayage) 3,4 (nombre de division) =1,7
pouvez vous deja me corriger ceci
merci
Tu ne comprends pas.

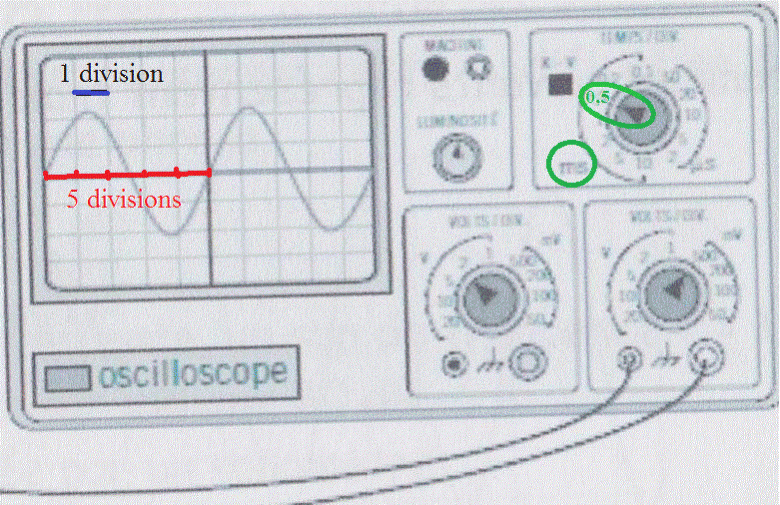

Sur le dessin ci-dessous :
- J'ai repéré en bleu ce que représentait une "division" sur la base de temps. (c'est une division horizontale sur l'écran)
- J'ai repéré en rouge, une période T du signal ... et on peut voir que cela représente 5 divisions de la base de temps.
La base de temps est réglée sur l'oscillo à 0,5 ms/division (voir ce que j'ai entouré en vert sur le dessin pour comprendre comment on le voit)
--> T = 5 divisions valant chacune 0,5 ms
T = 5 * 0,5 = 2,5 ms
Compris ?
Bonjour
Tout d'abord merci pour l'explication donc si je comprend bien
donc le période T en ms serait de 2,5 ms
cette même période en s= 0,0025 s
Calculer en Hertz la fréquence de ce réveil
f=1/ t
f = 1/0,0025= 400 Hz ca me parait énorme
pouvez vous me corriger
merci
Pourquoi énorme ?

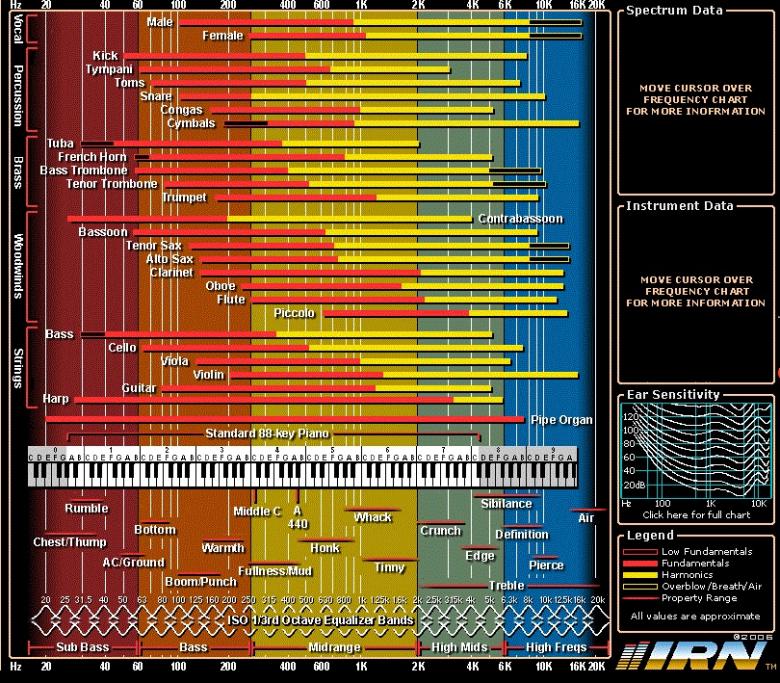

Voila pour remettre les idées en place, quelques infos sur les gammes de fréquence pour les voix humaines et pour quelques instruments de musique.
