D'accord, désolée, c'était juste un exemple.. En fait, je cherche comment faire ce genre de schémas en général ^^
Mais bref, voila l'énoncé:

L'oeil hypermétrope est un oeil de profondeur trop faible par rapport à l'oeil normal. On le modélise de la façon
suivante :
- sur un banc d'optique, on place une lentille convergente de vergence C = +8 d ;
- à 20 cm derrière la lentille, on place un écran.
On cherche à former l'image d'un objet lumineux de dimension 2 cm installé perpendiculairement à l'axe
optique de la lentille. L'objet est d'abord placé à 20 cm devant la lentille.
1. Réaliser un schéma à l'échelle comportant l'objet lumineux AB, la lentille, son centre optique O et son
foyer image F', ainsi que l'écran (échelles : horizontalement, 1 cm pour 5 cm ; verticalement, 1cm pour
1 cm).

Bonsoir,
La lentille figure le cristallin, l'écran figure la rétine.
La lentille possède un foyer objet et un foyer image symétriques par rapport à la lentille. Ils sont placés à la distance focale.
Pour tracer l'image d'un objet avec une lentille, il faut savoir :
1) Tout rayon passant par le centre optique de la lentille n'est pas dévié.
2) Tout rayon parallèle à l'axe optique sort en passant par le foyer image de la lentille
3) Tout rayon qui passe par le foyer objet de la lentille sort parallèle à l'axe optique

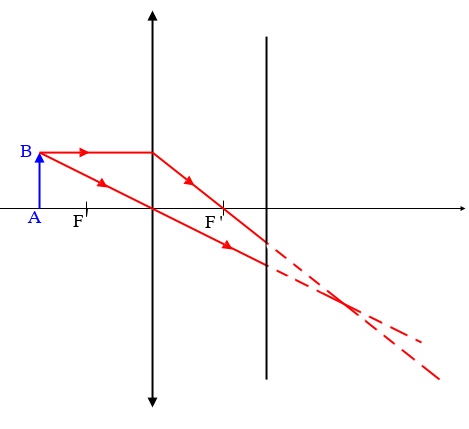

Le schéma donne quelque chose comme ça :

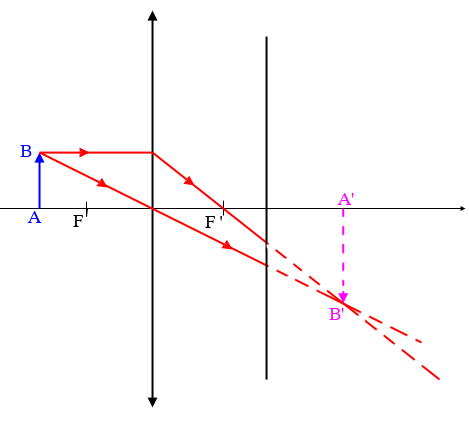

L'écran empêche l'image A'B' de se former (les rayons ne peuvent pas traverser l'écran, c'est la raison des pointillés).
L'image dans un oeil hypermétrope se forme derrière la rétine (il ne converge pas assez).

J'ai oublié de dire que la vergence C de la lentille est l'inverse de la distance focale :

mais tu le savais sans doute...
