schéma electrique
Bonjour,
mon fils a un exercice de physique à faire mais depuis deux jours je cherche des solutions pouvez vous venir à mon secours ? Voici le texte:
Exercice n°1
:
L'installation électrique de l'éclairage d'un scooter est un circuit en dérivation.
Sur la branche principale se trouvent une batterie (représentée par une pile électrique) et un interrupteur
(fermé). La première branche secondaire contient une lampe pour le phare arrière et la seconde branche
contient un témoin lumineux constitué d'une DEL et d'une lampe pour le phare avant.
La tension délivrée par la batterie vaut 12 V. La tension aux bornes de la lampe du phare
avant
vaut 9,0 V.
1) Réaliser le schéma du circuit électrique.
Bonjour et bienvenue sur le forum !
Il faut lire attentivement l'énoncé pour que votre fils nous envoie sa proposition :
L'installation électrique de l'éclairage d'un scooter est un circuit en dérivation.
Sur la branche principale se trouvent une batterie (représentée par une pile électrique) et un interrupteur
(fermé). La première branche secondaire contient une lampe pour le phare arrière
et la seconde branche contient un témoin lumineux constitué d'une DEL et d'une lampe pour le phare avant.
La tension délivrée par la batterie vaut 12 V. La tension aux bornes de la lampe du phare avant vaut 9,0 V.
Circuit en dérivation => notion vue au collège
Symboles d'une pile, d'un interrupteur, d'une lampe et d'une DEL également.
Pour insérer le schéma, cliquer sur le raccourci :
extrait de
la FAQ du forum :Q05 - Puis-je insérer une image dans mon message ? Comment faire ? Quelle image est autorisée ?
En complément de ma réponse précédente, des fiches de cours du site qui peuvent aider :
Circuit en dérivation (cliquez sur la maison) :
Le circuit électrique en dérivation
Cours d'électricité de seconde : Signaux et circuits électriques complexes : les capteurs
le schéma en lui même n'est pas le problème, le problème c'est la batterie de 12 v pour une ampoule de 9v qui grillerai forcement, un montage en série n'est pas possible non plus
Pas forcément : la lampe du phase avant est en série (seconde branche) avec une DEL, ce qui sous-entendrait que la DEL a une tension de 3V et la lampe 9 V d'après la loi des mailles (cf. fiche de cours seconde).
donc en série, une pile, un interrupteur, une lampe et une led et donc 12=9+3+0
12 LA PILE
3 LA LE
9 LA LAMPE
ET 0 L INTERRUPTEUR
Mais la led ne peut pas encaisser le courant consommé par l 'ampoule

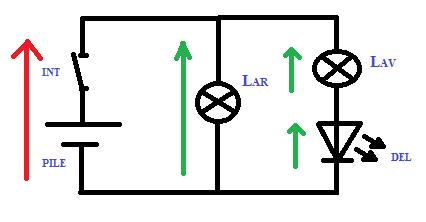

Avec un schéma ce sera plus simple :
Je note U la tension aux bornes d'un dipôle.
U(pile) = 12 V
D'après la loi des mailles, sur la première branche :
U(pile) = U(LAR) = 12 V
D'après la loi des mailles, sur la deuxième branche :
U(pile) = U(LAV) + U(DEL)
avec U(pile) = 12 V et U(LAV) = 9 V
soit U(DEL) = 3 V
Je n'ai pas les caractéristiques des composants étudiés (tension nominale, etc.) pour juger ...
merci beaucoup cela va bien m'aider, je n'ai pas les tensions nominales non plus mais j'y vois un peu plus clair grâce a vous
Je vous en prie !
N'hésitez pas à télécharger la fiche de seconde proposée pour votre fils (message posté à 12h15), la loi des mailles est rappelée dedans !
je vous remercie je les ai déjà téléchargées et vais m'en servir, ce confinement aura du bon malgré tout, nous retournons à l'école! merci a vous
