Fiche de physique - chimie
> >

Le circuit électrique en dérivation

Partager :


I. Définitions

Noeud : point commun à deux voire plusieurs branches.
Circuit en dérivation (ou en parallèle) : circuit dont les branches sont connectées par des nœuds communs.




II. Circuit en dérivation

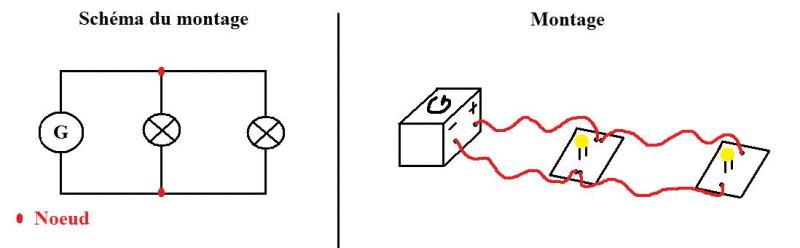

1. Exemples de circuit en dérivation

Le circuit électrique en dérivation : image 1

Ce montage présente 2 boucles.
Un circuit en parallèle peut néanmoins en contenir davantage :

Le circuit électrique en dérivation : image 2


2. Circuit générateur-lampe-interrupteur

Nous allons maintenant construire des circuits en dérivation, comprenant des lampes, interrupteur(s) et diode(s), dans le but d'effectuer des prévisions sur le fonctionnement du circuit, puis de les confirmer.

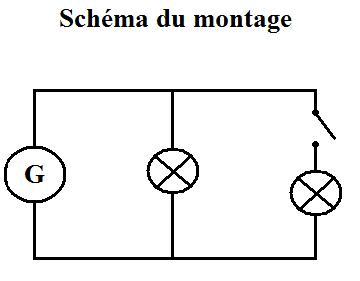

Circuit avec un interrupteur pour une lampe :

Le circuit électrique en dérivation : image 3


Prévision : la première boucle contient une lampe et un générateur, la première lampe sera donc toujours allumée. La deuxième boucle contient le générateur, un interrupteur et une autre lampe.
* Si l'interrupteur est ouvert, le courant électrique ne passera pas dans la deuxième boucle.
* Au contraire, si l'interrupteur est fermé, le courant pourra passer et la deuxième lampe lampe sera allumée.

Voici ce qu'on observe dans les deux cas :

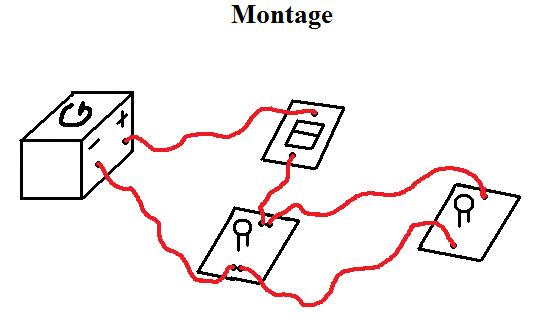

Cas de l'interrupteur ouvert :

Le circuit électrique en dérivation : image 4

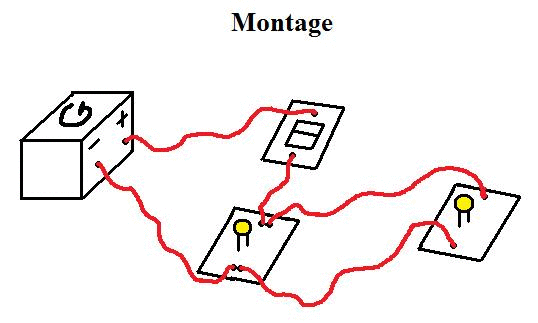

Cas de l'interrupteur fermé :

Le circuit électrique en dérivation : image 5


Remarque : on peut signaler au passage que dans le cas où l'interrupteur est fermé, les lampes brilleront moins que lorsque l'interrupteur est ouvert. En effet, lorsque l'interrupteur est ouvert, toute l'énergie électrique va dans la première lampe. Quand l'interrupteur est fermé, une partie de cette énergie va dans la deuxième lampe : les lampes brilleront donc moins dans le deuxième cas.

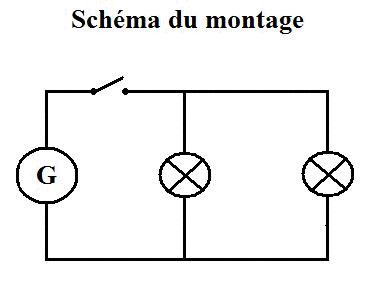

Circuit avec un interrupteur pour deux lampes :

Le circuit électrique en dérivation : image 6


Prévision :
* la première boucle contient un interrupteur, un générateur et une lampe.
Si l'interrupteur est ouvert, la lampe ne s'allumera pas et si l'interrupteur est fermé, elle s'allumera.
* La deuxième boucle contient le générateur, l'interrupteur et l'autre lampe, elle fonctionnera donc exactement pareil que la première boucle.
Si l'interrupteur est ouvert, aucune lampe ne fonctionnera. Si l'interrupteur est fermé, les deux lampes fonctionneront.

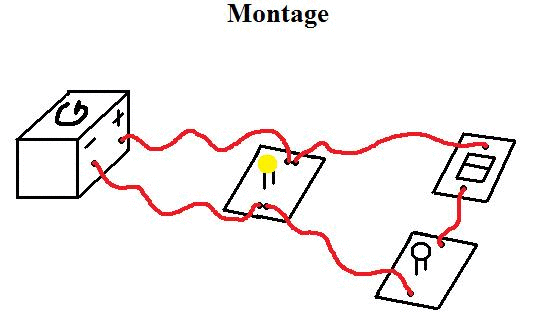

Cas de l'interrupteur ouvert

Le circuit électrique en dérivation : image 7

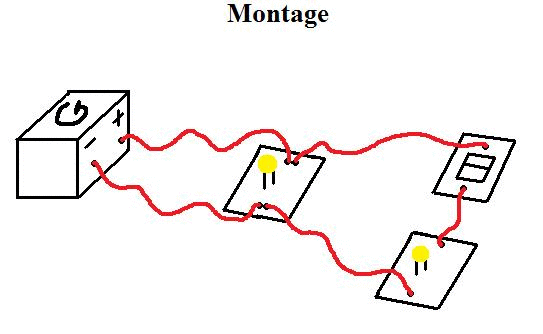

Cas de l'interrupteur fermé

Le circuit électrique en dérivation : image 8


Remarque : on peut bien sûr mettre un interrupteur pour les 2 lampes puis un interrupteur à chaque lampe.

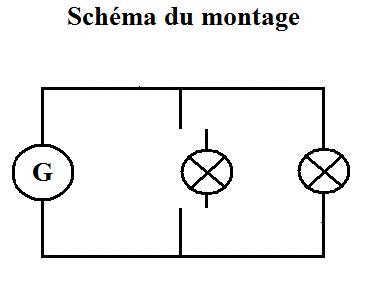

Cas de la lampe dévissée ou grillée :

Effectuons un montage en dérivation et considérons qu'une des deux lampes est dévissée (ou grillée).

Le circuit électrique en dérivation : image 9


Prévision : la lampe de la première boucle étant dévissée, elle fonctionne comme un interrupteur ouvert. Le courant ne passera donc pas dans la première boucle.
Le circuit s'apparente donc à un circuit série avec un générateur et une lampe. Donc la première lampe, grillée, sera éteinte et la deuxième sera continuellement allumée.

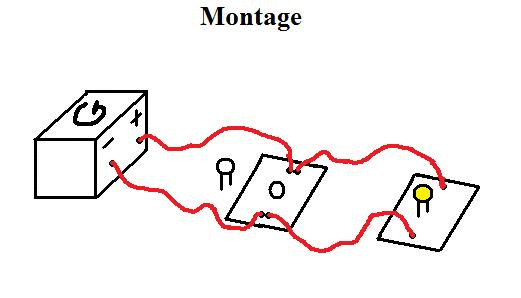

Le circuit électrique en dérivation : image 10



III. Influence de l'ordre et du nombre de dipôle

Tout comme dans le circuit en série, on peut faire les remarques suivantes :

Dans un circuit en dérivation,
l'ordre des dipôles n'a pas d'influence sur le fonctionnement du circuit
le nombre de dipôle a une influence sur le fonctionnement du circuit
force est de constater l'importance de l'interrupteur dans un circuit.




IV. Court-circuit

La notion de court-circuit est la même que pour fiches le circuit série.
Publié le
ceci n'est qu'un extrait
Pour visualiser la totalité des cours vous devez vous inscrire / connecter (GRATUIT)
Inscription Gratuite se connecter
Merci à
Skops
pour avoir contribué à l'élaboration de cette fiche
