coucou voila mon problème je ne compren pa trop le sujet dc pouvais vous m'expliquer pour que j'arrive a le faire ou me donner le plus de détail pour que je comprenne.
On utilise en potentiomètre un rhéostat dont la résistance est 150 ohm.
La tension appliquée entre ses bornes extrèmes A et B est u=210V. Le curseur est placé au milieu de AB.

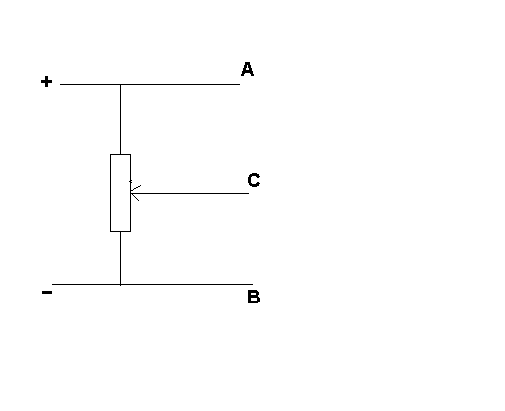

Schéma:
+ ______A
|
|
rectangle________C
|
|
|
- ______B____
Uac=U1
Ucb=U2
1.Quelle est la tension U2 lorsqu'aucune charge n'est placée entre B et C?
2. Un résistor de résistance R est placé entre B et C:
pour les 3 valeurs ci-dessous de sa résistance, calculer la tension U2. Conclusion
a)R=150 ohm
b)R=50 ohm
c)R=25 ohm
Merci de m'expliquer et de votre aide
1)
Comme R(AC) = R(CB) = 75 Ohms, U(AC) = U(CB)
et on a aussi U(AC)+U(CB) = 210
-> 2.U(CB) = 210
U(CB) = 105 V
U2 = 105 V
-----
2)
a)
R(AC) = 75 Ohms
R(CB) = 75 Ohms en parallèle avec 150 Ohms.
1/R(CB) = 1/75 + 1/150
1/R(CB) = 3/150 = 1/50
R(CB) = 50 Ohms
U(CB) = U(AB) * R(CB)/(R(CB)+R(AC))
U2 = 210 * 50/(50+75)
U2 = 210*50/125 = 84 V
---
Essaie pour les 2 derniers en t'inspirant de ce que j'ai fait.
----
Sauf distraction.
pour le schéma c exactement ca et pour la fin je le fé demain et si g un problème je viendré demandé
coucou je ne comprend pa pourquoi a la question 1) U2=150V car pour moi j'aurai mis 210V vu qu'il n'y a pas de tension entre B et C
Pouvez vous m'expliquer svp
Pas 150V, moi j'ai écrit 105 V.
La résistance entre les points A et C est celle de la moitié du potentiomètre, soit 150/2 = 75 Ohms.
La résistance entre les points C et B est celle de l'autre moitié du potentiomètre, soit aussi 75 Ohms.
La présence du potentiomètre impose donc que le potentiel de C soit juste au milieu des potentiels de A et B, soit U2 = 105 volts.
