Bonsoir j'ai un exercice pour demain et j'aurais besoin d'aide.

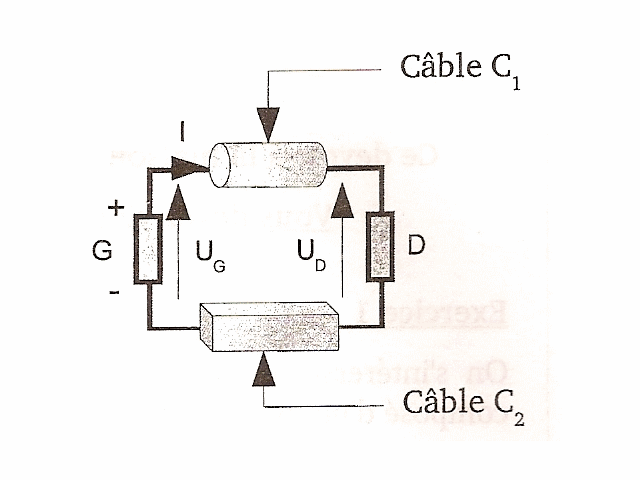

On considère le montage ci-contre : ** lien effacé **
Ce montage est composé d'un générateur G, d'un récepteur D qui sont reliés par deux câbles C₁ et C₂. Dans ce montage le générateur G délivre une tension U_G = 24V et un courant I = 1,2A.

Le câble de cuivre C₁ est un câble de section circulaire et de diamètre d = 1,5 mm et d'une longueur L₁ = 22 mm.

On donne :

Résistivité du cuivre à la température 0 °C : Cu0 = 1,6 x 10^-8 .m .

Résistivité de l'argent à la température 0 °C : Ag0 = 1,5 x 10^-8 .m .

Coefficient de température du cuivre : a_Cu = 4 x 10^-3 °C^-1.

Coefficient de température de l'argent : a_Ag = 3,8 x 10^-3 °C^-1.

1) Calculer la résistance R_C10 du câble C₁ à la température de 0 °C .

2) Calculer la résistance R_C20 du câble C₂ à la température de 0 °C .

3) Calculer la résistance R_C125 du câble C₁ à la température de 25 °C .

4) Calculer la résistance R_C225 du câble C₂ à la température de 25 °C .

5) Dresser un schéma équivalent du montage étudié à la température de 25 °C .

6) Déterminer l'expression littérale et la valeur de la tension U_D à la température de 25 °C en fonction de R_C125, R_C225, I et U_G .

7) Calculer P_G la puissance fournie par le générateur.

8) Calculer P_D la puissance absorbée par le dipôle D à la température de 25 °C .

9) Déterminer l'expression littérale et la valeur de P_J pertes totales par effet Joule dissipées dans les câbles à la température de 25 °C .


Merci d'avoir tout lu, je vous demande pas de faire l'exo à ma place mais je sollicite des méthodes de résolutions pour répondre à toutes les questions.
