la résistance dun voltmétre tend ver linfini . .. comment tou cela é prenché ?? séri parallé . ya un récépteur ?

alors c'est en serie c'est la seul chose que je sais il n'ya meme pas de shema !

enfet ce ke tu mesure c'est  les caractéristique de la pile en court circuit . cela te permettra de déterminé la résistance interne de ta pile . é pk recherche la resistance interne du voltmetre ???

je sais juste sa

je sais pas du tout , le but de l'exo c'est juste de trouver la resistance interne du voltmetre apres ya un autre exo ou c'est pareil mais là  faut trouver la resistance interne de l'amperemetre !
on fait comment ? R = U x I = loi d'ohm ?

ta pas dindication sur le voltmétre ??sur sa semsibilité ??

La résistance interne d'un voltmètre est grande.
La résistance interne d'un ampèremètre est faible.

Donc la résistance d'un ampèremètre et d'un volmètre branchés en série est quasi égale à la résistance du voltmètre.

Dans le circuit présenté, la quasi totalité de la tension est aux bornes du volmètre et le courant est presque uniquement limité par la résistance du voltlmètre.

Donc 4,25 = R * 0,38.10^-6

R = 11.10^6 Ohm, soit 11 MOhm (C'est pratiquement la résistance du volmètre)
-----

je vous indique alors la suite de l'exo avec l'amperemetre :

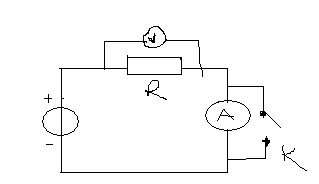

regarder le shema ci contre :

L'amperemetre est positionné sur le calibre 400 mA.
Un interrupteur K branché  aux bornes de l'amperemetre , permet de le metre en court circuit .
Pour R= 20 ohm le voltmetre indique = 2.56 V quand K est fermé et 2.77 V quand K est ouvert .

1 ) Calculer la resistance interne r de l'amperemetre .

2) l'insertion dans une branche d'un circuit de l'amperemetre reglé sur ce calibre peut-elle perturber le fonctionnement du circuit ?

cela devient vraiment dur je trouve :s

moi c'est lhistoire de l'interrupteur ouvert et fermé et ouvert qui me gene enfin je comprend pas tro comment calculer la resistance interne ....... pas d'idée ?

?

vraiment ?

1)

R = 20 ohms < < < que la résistance du voltmètre.

Donc la présence du voltmètre n'influence pratiquement pas la valeur de la résistance du circuit.

Soit r la résistance de l'ampèremètre, on a donc:

Avec E la fem de la pile, on a avec K ouvert:

V/R = E/(R+r)
2,56/20 = E/(20+r)

Et avec K fermé :

E = V = 2,77
-----
-->

2,56/20 = 2,77/(20+r)

20+r = 2,77*20/2,56 = 21,64

r = 1,64 Ohm
-----
2)
Question imprécise.

Il faudrait avoir le schama du circuit pour se prononcer.

Mais la perturbation est possible.
-----
Sauf distraction.
