Bonjour,

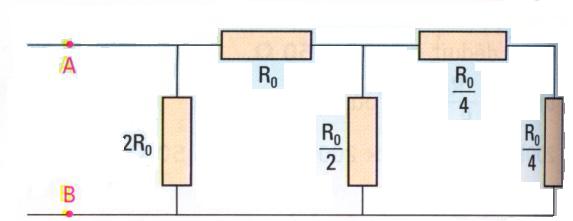

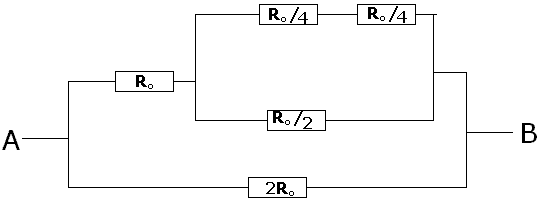

ton montage en le "dépliant" donne ceci

Salut

Un calcul rapide donne comme résistance équivalente :



Salut

je veux bien vous croire que c'est bien sa
mais comment vous trouver ce résultat ?

es-tu daccord avec le schéma équivalent ?

procédons par addition dans les montages en série, et en utilisant la formule

c'est comme dans un entonoir, il faut partir du plus petit pour arriver au plus large :

aditionons les 3 résistances en série:


Ensuite appliquons la formule avec :


Aditionons encore une fois avec la dernière résistance :

je ne suis pas sur, (je viens de commencer la leçon) pouvez vous me corriger?

Si oui:

Les deux résistances Ro/4 sont en séries donc peuvent être remplacée par une résistance de Ro/2
Cette dernière résistance équivalente est en dérivation avec la résistance Ro/2 donc on applique la formule (cas dérivation) pour trouver la résistance équivalente qui vaut alors

cette dernière résistance équivalente est en série avec la résistance Ro donc la résistance équivalente à cette association vaut

Enfin cette dernière résistance est en dérivation avec la résistance 2Ro donc la résistance équivalente totale est :



Salut
