Résistance de protection d'une DEL
Bonjour, j'aimerais savoir si ce que j'ai fait est bon et j'ai un petit problème au niveau de la question 4 .

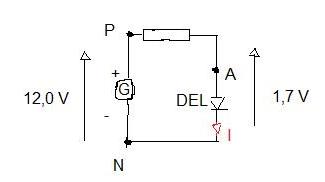

On réalise un circuit comprenant un générateur, une DEL (diode électroluminescente) et une résistance R. La tension aux bornes du générateur est de 12,0 V. La tension aux bornes de la DEL est de 1,7 V et l'intensité du courant qui la traverse vaut 15 mA.
1. Quelle convention doit-on choisir pour exprimer la puissance électrique reçue par la DEL ?
2. Calculer la puissance électrique reçue par la DEL.
3. Flécher la tension Uap aux bornes de la résistance et calculer sa valeur.
4. Calculer la puissance dissipée par effet Joule dans la résistance. Calcluer la valeur de R.
1. Convention récepteur car la tension et l'intensité sont de sont contraires.
2. P= U*I
= 2,55*10-2W
3.--->
Upa
loi des noeuds : uap= 13,7 V
4. Pr= R*I2
Je bloque la parce qu'on a pas R donc comment on fait ?
Merci d'avance
Bonjour,
Question 3 :
Je ne suis pas sûr que tu aies placé correctement la flèche de la tension aux bornes de la résistance. Et je suis sûr que la tension que tu trouves est fausse.
Ne serait-ce pas plutôt la loi des mailles ?
Question 4 :
Tu connais l'intensité qui circule dans la résistance et, par la réponse à la question 3, tu connais aussi la tension aux bornes de cette résistance.
Tu peux en déduire la puissance qu'elle dissipe par effet Joule.
Connaissant
. soit la puissance et l'intensité
. soit la tension et l'intensité
tu as deux manières d'en déduire la valeur de la résistance.
