Rendement de conversion d'une centrale hydraulique
Bonjour :
Une centrale hydraulique utilise l'énergie cinétique d'une chute d'eau pour faire tourner une turbine. Un alternateur utilise l'énergie mécanique fournie par la turbine pour produire de l'énergie électrique. L'énergie produite est alors acheminée vers les consommateurs.
a) Schématiser la chaine énergétique au niveau de la turbine
b) Exprimer le rendement de conversion de la turbine
c) Schématiser la chaîne énergétique au niveau de l'altérnateur
d) Le rendement de la turbine est de 60%, celui de l'alternateur de 80%. Calculer le rendement global de conversion de la centrale hydraulique.
je ne sais pas comment "schématiser" et pour calculer un rendement, je sais juste qu'il faut utiliser la formule Eexploitable/Ereçue mais ici il n'est pas question d'énergie ?
Merci de m'aider
je te ferai un schéma plus détaillé demain pour la question 1)
je te répondrai par la meme occasion à la dernière question
bonjour manon430
d) Le rendement de la turbine est de 60%, celui de l'alternateur de 80%. Calculer le rendement global de conversion de la centrale hydraulique.
le rendement global de conversion de la centrale est le produit des rendements de la turbine et de l'alternateur
global = turbine * alternateur
global = 0,6 * 0,8 = 0,48 soit 48%

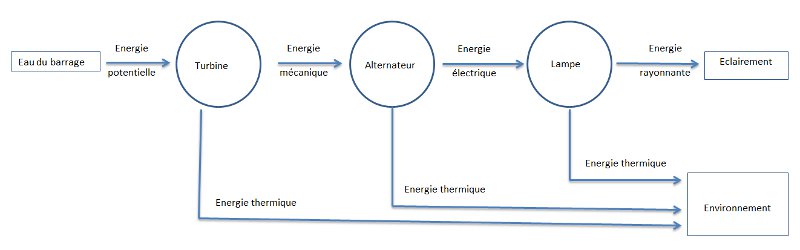

exemple de chaine énergétique
l'énergie potentielle au niveau du barrage peut être assimilée à de l'énergie hydraulique: Énergie due à la différence de hauteur de niveau d'eau
par définition (source wikipédia):
L'énergie hydraulique est l'énergie fournie par le mouvement de l'eau, sous toutes ses formes : chute, cours d'eau, courant marin, marée, vagues. Ce mouvement peut être utilisé directement, par exemple avec un moulin à eau, ou plus couramment être converti, par exemple en énergie électrique dans une centrale hydroélectrique.
L'énergie hydraulique est en fait une énergie cinétique dans le cas des courants marins ou des cours d'eau, des marées, des vagues, et une énergie potentielle dans le cas des chutes d'eau et barrages.
je pense que tu peux modifier le schéma et remplacer l'énergie potentielle par énergie hydraulique
mais sur votre schéma, où est l'énergie potentielle ?
ha) Eau-turbine-alternateur-electricité c'est bien pour la première questions ? (message ) et votre message de h est pour la question c) ?
désolé il y a eu un problème : message de 17h21 c'est pour la première question ? et le message de 10h46 pour la c) ?
le schéma représente la chaine énergétique totale de la centrale hydraulique. l'énergie potentielle est entre l'eau du barrage et la turbine. l'énergie potentielle est équivalente à l'énergie hydraulique
a) Schématiser la chaine énergétique au niveau de la turbine
tu extrais du schéma la chaine énergétique de la turbine
b) Exprimer le rendement de conversion de la turbine
le rendement de conversion est le rapport entre l'énergie en sortie et l'énergie en entrée:
turbine = énergie mécanique/énergie hydraulique
c) Schématiser la chaîne énergétique au niveau de l'alternateur
tu extrais du schéma la chaine énergétique au niveau de l'alternateur
d) Le rendement de la turbine est de 60%, celui de l'alternateur de 80%. Calculer le rendement global de conversion de la centrale hydraulique.
j'ai déja répondu à la question
dis moi si tu ne comprends ou non
oui ok c'est plus clair mais après pour la a) et la c) je ne sais pas trop comment "extraire" les informations
a) energie potentielle-turbine-energie thermique-environnement ?
