Réflexion dans une fibre optique
Bonjour à tous j'ai un exercice de physiques sur lequel jai un doute. Voici l intitulé
Un rayon laser arrive en L sur le bord d une fibre . La fibre est placée dans l'air. Calculer l'angle d'incidence i1 du faisceau laser dans la fibre optique au point L.
Données : indice de l'air 1,00 ; indice du verre : 1,50; i = 22°
Ne pouvant pas mettre le schéma i correspond au rayon laser et L est sur la normale juste au niveau de la séparation des 2 milieux.
Dois je calculer l angle d' incidence avec la loi de snell descartes n1.sini1 = n2.sini2 ? Ou l angle correspond à 90-22 = 68 degrés ?
Merci beaucoup car cela me permettra de poursuivre facilement l exercice.

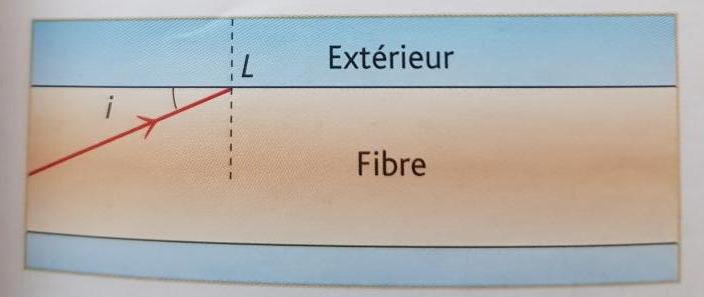

Je vous prie de m excuser je vous joins le schéma correspondant je suis nouvelle et je ne savais pas comment procéder.
__________
***Image recadrée***
Bonjour,
Pour appliquer la loi de Snell-Descartes les angles i1 et i2 à prendre en considération sont les angles entre les rayons et la normale au point d'incidence.
Ici, pour l'éventuelle réfraction entre la fibre et" l'extérieur " (voir schéma) la mesure de l'angle i1 à utiliser est égale à 90 - 22 = 68°
