Récepteur
La résistance interne d'un moteur électrique est de 1.25 ohms. La tension U à ses bornes est U=6.50 V et l'intensité du courant qui le traverse I= 2.52 A.
1.Quelle est la convention utilisée pour définir U ? Calculer la puissance électrique PeRreçue par le moteur.
2.Représenter le schéma électrique équivalent du moteur. Exprimer la tension U à ses bornes et calculer sa fcem E'.
3.Calculer la puissance mécanique pmfournie par le moteur, puis la puissance Pjqui est dissipée par effet Joule.
4. Calculer la somme Pm+ Pj. Quelle valeur retrouve-t-on ?
1. covention récepteur
Per= U* I
Per= 1,64.101W
2.( g fait le shemas) mais je bloque
si vous pouviez m'aider merci.
Bonjour,
1)
Exact ==> convention récepteur et P = U I = 16,4 W
2)

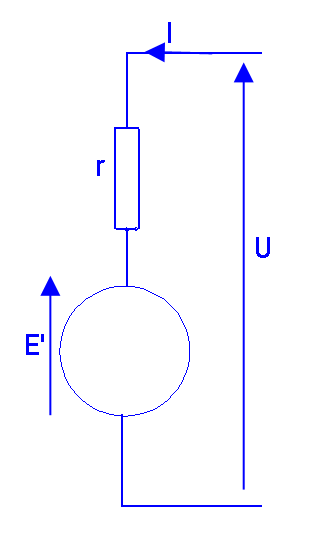

Schéma électrique équivalent : voir ci-dessous
U = E' + r I
Donc E' = U - r I = 6,5 - (1,25 x 2,52) = 3,35 V
3)
La puissance mécanique Pm = E' I = 3,35 x 2,52 = 8,44 W
La puissance par effet Joule Pj = r I2 = 1,25 x 2,522 = 7,94 W
4)
Pm + Pj = P , valeur calculée dans la 1ère question.
Exercice de base sur le moteur électrique...
