Bonjour,

J'ai un devoir sur le pont de graets/redressement non commandé/double alternance mais je suis vraiment perdu !

"Le montage comporte 4 diodes et une résistance R = 20 ohms.
Il est alimenté par une tension sinusoïdale v(t) issue du secondaire d'un transformateur 230V/48V.
On dispose des hypothèses suivantes :

- Les 4 diodes sont parfaites
- v(t) = Vmax sin wt"

1) Représenter la tension v(t) sur 2 périodes
2) a) Quel est le signe de la tension v(t) ?
   b) Montrer qu'a un instant donné une seule diode du groupement G1 peut conduire ?
   c) Quel est cette diode ?

Voila le début de l'exercice mais je suis déjà perdu...

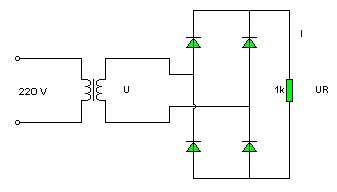

Le premier montage est de ce type : sauf que l'alimentation est du Réseau EDF, F = 50Hz

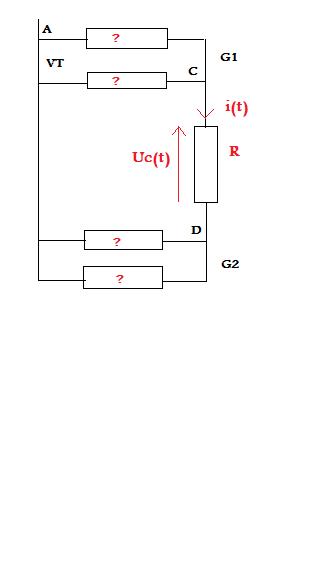

Le deuxième montage est du genre un groupement G1 en haut avec 2 boites (avec un ? à l'intérieur) et un groupement G2 en bas pareil, séparer par une résistance R !

Si quelqu'un a une petite idée ?

Merci,

Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois ! [lien]
