Piles et circuit
Bonjour :

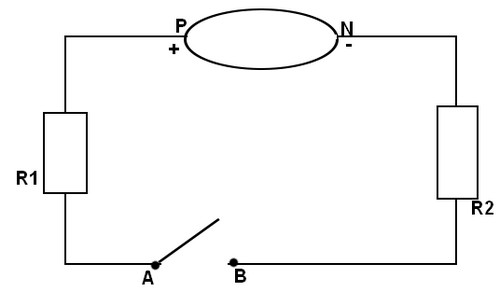

On donne le circuit électrique ci-contre :
a) Identifier les dipôles
b) On veut mesurer la tension Upb entre P et B et l'intensité I du courant électrique qui circule dans ce circuit. Reproduire le schéma du circuit électrique et placer les deux appareils de mesure.
c) Le circuit peut être ouvert ou fermé. Upb=12V quand l'interrupteur est ans une position et 3,7V dans un autre. I=1,45A pour une position, qu'elle est la valeur de I pour l'autre ?
d) Pour
t=15min, lorsque l'interrupteur est fermé qu'elle est la valeur de E ?
merci de m'aider
re
!
a) il y a un générateur, deux résistances et un interrupteur. Tu les localises ?

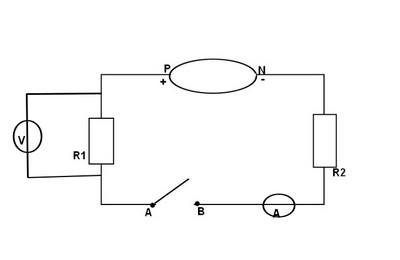

b) attention un voltmètre se place en dérivation et l'ampèremètre en série. Tu pourras mesurer cette tension lorsque l'interrupteur sera fermé => tu auras donc un fil entre A et B. Par conséquent mesurer U(PB) revient à relever la tension au bornes de R1. Tu peux placer l'ampèremètre après le resistor si tu veux
Que sais-tu de la tension dans un circuit en série ? elle est la même aux bornes de tous les dipôles. Mainteant si le circuit est ouvert, quelle est la tension aux bornes de la pile ? c'est sa tension nominale. As-tu cette donnée ? Du reste la loi d'Ohm suffit
mais je ne connais pas sa valeur nominale...
c) U=RI ici je dirais que la tension nominale=3,7V car dans 12V est UPB et or si le circuit est ouvert, ce serait UPA je ne vois pas trop comment faire
si le circuit est ouvert rien ne circule... Je dirais donc que c'est 12 V la tension nominale.
Je te laisse
ok donc du coup qu'elle est la deuxième valeur de I ? je ne vois pas comment faire avec ohm...
et pour la d) ?
A temps pour moi j'ai mal lu la question. Dans le deuxième cas l'interrupteur est ouvert donc I = 0 A
d) E = P.t
Et tu as une relation entre P, U et I dans ton cours
