physique lentille
bonjour j'aurais besoin d'aide car c'est un devoir que je dois rendre demain et je n'y arrive pas

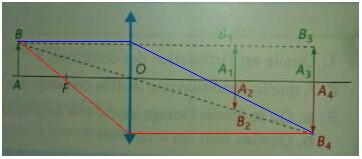

1) expliquer pourquoi l'image de AB ne peut être ni A1B1 ni A2B2 ni A3B3 mais plutôt A4B4
2) definir l'agrandissement
Edit Coll : image recadrée
Bonjour,
Le rayon BO passe par le centre optique de la lentille et donc n'est pas dévié
Que devient le rayon issu de B et parallèle à l'axe optique ? Ressort-il de la lentille sans être dévié ? Par où doit-il passer ? Trace donc le rayon à la sortie de la lentille tel qu'il doit être.
Autre proposition : un rayon issu de B et passant par F, foyer objet, ressort de la lentille en étant parallèle à l'axe optique : trace donc ce rayon !
donc en gros je dois retracer mon schema mais avec les rayon qui passe au bon endroit ? est c'est pour la 2 sa ?
Le rayon B - O - B2 - B4 est un rayon possible.
Donc cela élimine déjà deux possibilités pour les images.
Avec un nouveau tracé tu pourras éliminer la dernière possibilité et ainsi trouver la réponse à la première question.
Il y a trois rayons caractéristiques pour construire une image :
1) le rayon qui passe par le centre optique de la lentille et qui n'est pas dévié
2) le rayon qui passe par le foyer objet et qui ressort de la lentille parallèle à l'axe optique
3) le rayon qui arrive sur la lentille en étant parallèle à l'axe optique et qui ressort en passant par F', le foyer image qui est le point symétrique du foyer objet F par rapport à O, centre optique de la lentille.
Si tu ne comprends pas cela, il faut que tu apprennes ton cours avant de vouloir faire des exercices.
Eh bien : trace ces trois rayons qui partent du point B
En quel point se coupent-ils ? B1, B2, B3 ou B4 ?
Avant de s'occuper de la question 1 il faut résoudre la question 1
Il n'y aura pas de calcul à faire pour la question 2
La figure ne propose pas de point B'
Je répète donc ma question :
En quel point les trois rayons que tu as construits se coupent-ils ? B1, B2, B3 ou B4 ?
Il y a longtemps que tu aurais dû faire la figure ! Un exercice de physique commence presque toujours par une figure. Il peut même être utile de faire une (petite) figure pour chaque question !
Oui, tu fais la figure, en reproduisant exactement celle de ton livre (sauf le rayon qui n'existe pas) ; et tu vérifies ce que tu trouves en mesurant sur ton livre.
Quelle réponse proposes-tu pour la valeur de ce grandissement ? (attention au signe ! ! )
