Bonjour tout le monde !
je suis en première S et notre prof de physique a complètement craqué,
on a un exercice impossible...
Peut-être que les plus doués d'entre vous pourront m'aider... D'avance, MERCI !
voici l'exercice en question :
**************
si vous n'arrivez pas à voir l'image, vous pouvez suivre ce lien :
***********
ton énoncé risque d'être enlevé => tu dois le recopier en n'y mettant que la figure
le reste ( le texte et le tableau ) doit être écrit
diviseur de tension.

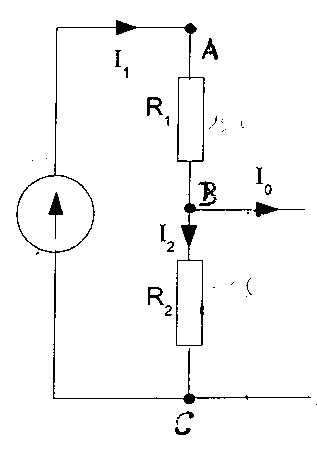

L'objectif d'une séance de TP est de déterminer le comportement du diviseur de tension représenté ci-dessous.
* image externe expirée : merci d'utiliser l'option d'attachement du forum pour éviter ces désagréments *
Pour cela, il est demandé à l'élève de représenter la caractéristique de ce dipôle. Le générateur est une alimentation stabilisée de f. e. m égale à 6V . L'élève a aussi à sa disposition un rhéostat et deux multimètres.
* image externe expirée : merci d'utiliser l'option d'attachement du forum pour éviter ces désagréments *
On donne:
* image externe expirée : merci d'utiliser l'option d'attachement du forum pour éviter ces désagréments *
1°) Représenter le schéma du montage permettant de tracer la caractéristique de ce dipôle.
2°) Les résultats expérimentaux sont portés dans le tableau ci-dessous :
* image externe expirée : merci d'utiliser l'option d'attachement du forum pour éviter ces désagréments *
Tracer la caractéristique UBC = f(l) de ce dipôle (échelle: 1 cm pour 0,025 A et 1 cm pour 0,5 V).
3°) Montrer que UBC peut s'écrire sous la forme:
* image externe expirée : merci d'utiliser l'option d'attachement du forum pour éviter ces désagréments *
4°) Déterminer les valeurs de Eo et de r0
5°) Comment se comporte le montage diviseur de tension?
6°) Représenter le schéma équivalent de ce montage.
7°) Déterminer graphiquement l'intensité de court-circuit ICC du montage (ICC est l'intensité du courant l0 lorsque les bornes B et C sont reliées par un fil conducteur). Justifier la réponse.
8°) Retrouver la valeur de lCC parle calcul
9°) Est-il dangereux de court-circuiter ce dipôle? Pourquoi?
