[Physique] Comportement global d'un circuit...
Bonjour,
Voila j'ai un exercice de physique a faire sur l'électricité, mais je ne comprend pas grand chose en électricité... Donc j'aimerais votre aide!
On dispose d'une pile fem E = 9,0 V et de résistance interne r = 4,0
. On branche en dérivation une résistance R = 8,0 .
1. Représenter la caractéristique tension-intensité U-I de la pile en convention générateur, pour I variant de 0 à 2,0 A.
2. Représenter sur le même graphique la caractéristique tension-intensité U-I de la résistance en convention récepteur, Pour I variant de 0 à 2.0 A.
3. Déterminer graphiquement la valeur de l'intensité I dans le circuit et celle de la tension U.
4. Retrouver ces valeurs par le calcul.
1. 2. Je voudrais savoir comment je trouve les valeurs pour tracer la caractéristique, quelle formule utiliser... Aussi que veut dire convention générateur ou récepteur
3. Je pense que c'est les coordonnées du point d'intersection des 2 caractéristiques.
4. Quelle formule utiliser pour retrouver ces valeurs par le calcul ?
Je vous remercie d'avance pour votre aide,
Leitoo...
Bonjour,
1°) On demande U=f(I) de la pile. La pile est un générateur de courant. Et on a la relation U = E -rI U tension aux bornes de la pile , I courant traversant la pile. La tension U aux bornes d'une pile n'est pas toujours la même elle dépend de l'intensité duu courant qui la traverse. Si aucun courant traverse la pile U = E . (petit conseil, relis ton cours ou ton bouquin...)
2°) La tension U aux bornes de la résistance R est U = RI c'est donc une droite passant par l'origine et de pente R

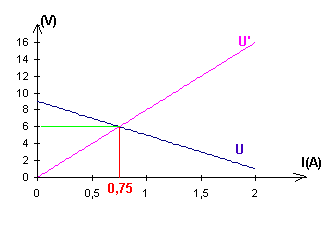

3°) La valeur de I et U du circuit correspondentà l'intersection des 2 droites précédentes ....
4°) tu écris U= E-rI = RI on connait E, r ,R pas difficile d'avoir I puis U ...
A+ et bon courage mais nonde Dieu lisez vos cours !!!!
![[Physique] Comportement global d\'un circuit...](img/forum_img/0134/forum_134145_1.gif)
