J'ai beaucoup de problemes pour faire mes exercices,merci si vous pouvez m'aider a faire cette exercice afin que je puisse faire les autres:
Un générateur photovoltaïque convertit une partie de la puissance rayonnante qu'il reçoit en puissance électrique.Sa caractéristique tension-instensité est constitué d'un ensemble de courbes correspondant chacune à une puissante rayonnante reçue par unité de surface exprimée en W.m-2.on s'intéresse au cas où la puissance rayonnante surfacique a pour valeur 500 W.m-².
1.Une partie de la caractéristique peut etre linéarisée.laquelle?
2.Quelle est alors la relation entre Upn et I?
3.La surface des cellules qui constituent le generateur a pour valeur 0.1m².la puissance électrique disponible aux bornes du générateur est maximal pour I=0.6A et et a pour valeur Pmax=9W
Déterminer le rendement maximal du générateur.
5.La puissance dissipée par effet Joule n'est pas égale à la différence entre la puissance rayonnante reçue et la puissance disponible aux bornes du générateur.Vérifier puis expliquer cette affirmation.
Merci d'avance.
Tu écris:

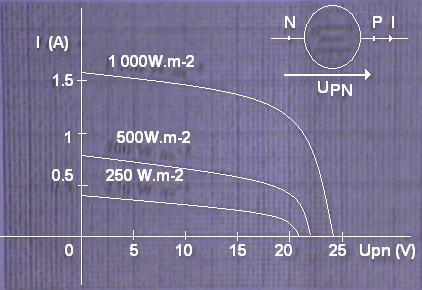

Sa caractéristique tension-instensité est constitué d'un ensemble de courbes ...
Je suppose que tu as ces courbes, mets-les sur le site, on en a besoin pour commencer.
1)
La partie avec Upn dans [0 ; 15] est proche d'une droite, elle peut donc être linéarisée.
-----
2)
Upn = 0 V -> I = 0,8 A
Upn = 15 V -> I = 0,55 A
On a donc I = 0,8 - k.Upn
0,55 = 0,8 - 15k
15k = 0,25
k = 0,017
-> I = 0,8 - 0,017.Upn
-----
Je ne suis pas sûr de bien comprendre les questions qui suivent.
