Bonjour, j'ai un ptit problème concernant la physique :
On a une bobine plate de rayon R, égal à 10 cm qui est parcouru par une intensité I.
On me sure la valeur du champ magnétique : crée par la bobine le long de son axe, en prenant comme origine son centre.

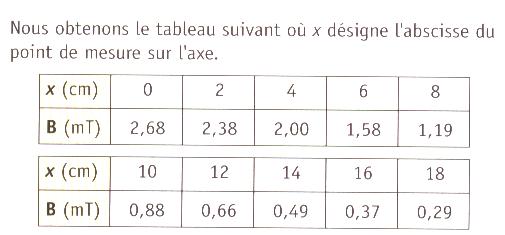

On obtient ce tableau (x désigne l'abcisse du pt de mesure de l'axe)
x (cm) : 0 , 2 , 4 , 6 , 8 , 10 , 12 , 14 , 16 , 18
qui correspond respectivement (dans le bonne ordre, je ne peux pas faire de tableau) à
B (mT) : 2.68 ; 2.38 ; 2.00 ; 1.58 ; 1.19 ; 0.88 ; 0.66 ; 0.49 ; 0.37 ; 0.29
1) On me demande d'abord quells sont les valeurs suivantes de x pour :
-2 cm , - 4 cm, -6 cm (...) , -18 cm.
=> le problèque c'est que la formule qui s'applique au champ magnétique est :
B = . N/L . I
et que je n'ai comme donnée que le rayon, la longueur et B, comment faire ?
merci d'avance
je vous en suplie d'avance aidez moi,
il s'agit d'un Dm à rendre pour lundi et je suis bloqué à la première question
Bonjour,
Tout celà me semble bien étrange...
Je ne comprends pas ce qu'on te demande : la valeur de x pour -2, -4, ..., -18 cm ?
Si on te donne des cm...
Si je suppose qu'il s'agit plutôt de donner les valeurs de B pour les valeurs de x=-2, -4, ..., -18 cm, alors elles sont les mêmes que pour 2, 4, ..., 18 cm puisque le champ est symétrique par rapport au plan de la bobine (voire par rapport à son centre).
Un petit éclaircissement sur le sujet et les réponses pourraient être plus nombreuses, je t'assure.
Bye
non non c'est bien sa, on me donne un tableau, dans la première colonne : x(cm) on me donne ces valeurs : 0 , 2 , 4 , 6 , 8 , 10 , 12 , 14 , 16 , 18.
et dans la 2ème colonne respectivement j'ai les valeurs B(mT) :
2.68 ; 2.38 ; 2.00 ; 1.58 ; 1.19 ; 0.88 ; 0.66 ; 0.49 ; 0.37 ; 0.29
de là on me demande quelles sont les valeurs du champ magnétique sur l'axe pour les valeurs suivantes de x :
-2 cm , - 4 cm, -6 cm (...) , -18 cm.
ce que je ne comprends pas, c'est que dans l'énoncé on me parle du rayon de la bobine plate (r = 10cm)
ps: l'éxercice est de niveau 2 étoiles (c'est qu'il doit quand même être difficile)
Je pense que tu seras d'accord avec moi que le champ magnétique (du moins ses lignes) présentent une symétrie par rapport au plan de la bobine et que l'on doit truver la même valeur du champ qu'on se déplace d'un côté ou de l'autre de se plan.
Pour moi, à 2 cm d'un côté ou de l'autre on trouve la même valeur...
c'est très gentil de votre pars pour l'aide que vous m'avez apporté...
mais je me demandai si on ne pouvait pas par calcul à partir de la formule que vous m'avez donné retrouver ces résultats (hypothèse) ?
en effet la formule est : B = (0.N.i )/ 2R
comment faudrait-il "retourner" l'équation pour mettre N.i de l'autre côté puisque l'on connait R, B et 0 ?
merci d'avance
Ta question:
"On me demande d'abord quells sont les valeurs suivantes de x pour :
-2 cm , - 4 cm, -6 cm (...) , -18 cm" est mal rédigée, ce devrait être, je suppose:
"Quelles sont les valeurs de B pour les valeurs suivantes de x:
-2 cm , - 4 cm, -6 cm (...) , -18 cm."
Là, il n'y a rien à calculer.
Si l'induction sur l'axe de la bobine vaut par exemple 2,38 mT à 2 cm du plan de la bobine et à droite de la bobine (donc pour x = 2 cm), alors on a aussi B = 2,38 mT à 2 cm du plan de la bobine à gauche de la bobine (donc pour x = 2 cm). La seule différence est le sens du vecteur induction qui est inverse.
Sauf distraction.
Zut, j'ai voulu écrire:
Si l'induction sur l'axe de la bobine vaut par exemple 2,38 mT à 2 cm du plan de la bobine et à droite de la bobine (donc pour x = 2 cm), alors on a aussi B = 2,38 mT à 2 cm du plan de la bobine à gauche de la bobine (donc pour x = -2 cm). La seule différence est le sens du vecteur induction qui est inverse.
... Que le vecteur ne change pas de sens. On entre dans la bobine par une face pour sortir par l'autre... à mon sens.
c'est très gentil pour toutes ces explications, j'ai encore d'autres questions :
Face à cette bobine et à une distance d, on place une seconde bobine identique à la 1ère. les 2bobines sont branchées en série.
a) je dois comparer les intensités du courant dans les 2 bobines.
b)les branchements sont tels que le courant tourne dans le même sens dans les 2 bobines. je dois calculer les valeurs du champ magnétique résultant sur l'axe commun des bobines pour les valeurs suivantes de x :
0 cm, 2, 4, (...) 18 cm.
on prend d= 6cm, puis 10 et 14 (mais bon je pourrai faire tout seul quand j'aurais compris)
merci d'avance
Bonjour,
Les bobines sont parcourues par le même courant électrique puisqu'elles sont placées en séries. Il suffit d'imaginer les électrons qui parcourent le fil. Quand ils traversent une des bobine, ils traversent l'autre ensuite.
Le courant tourne dans le même sens dans les bobines, donc les vecteurs "champ magnétique" sur l'axe des 2 bobines sont de même sens.
En faisant un dessin (en physique en général, un dessin aide tuojours)
tu comprendras sûrement...
J'explique pour un cas. Supposons que d= 6cm et calculons le champ à 8 cm
A 8 cm de Bobine 1, on a B1=1,19 mT
A 8 cm de la bobine 1, on se trouve à 2 cm de la bobine 2 (puisque d=6cm), donc B2=2,38 mT
Le champ total B1+B2 = 1,19 + 2,38 = 3,57 mT
Voilà...
