[u][u]Bonjours a tous,[/u][/u]

Alors voila mardi j'ai un controle sur "Les puissance en regime sinusoidal" et sur "Etude des circuits linéaires en regime sinusoidal".

Je cherche quelqu'un qui pourrais me faire un corrigé des exercices du cours afin de pouvoir comprendre le cours, il y a une 10ene de petits exercices rapides pour chaque chapitres.

Pour "Etude des circuits linéaires en regime sinusoidal":

Les question sont:

exo4: Transformation de thevenin en notation complexe:

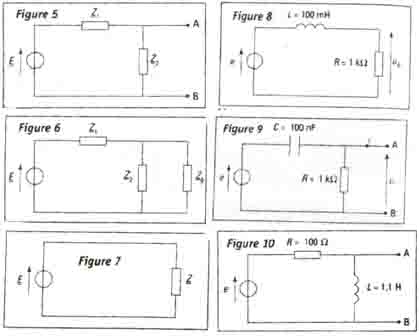

On représente le dipôle AB avec la notation complexe (figure5).
On donne:
E=[100v;0°]
Z1=[10;0°]
Z2=[31,4;90°]

1) Exprimer l'impedance z1 + z2 (avec la notation entre crochets).
2) En appliquant la transformation de Thevenin, determiner le modele equivalent de Thevenin du dipole AB, en notation complexe.

Exo5: Loi d'associations d'impedence en notation complexe:

Dans le circuit de la figure 6, representé en notation complexe, on a:
Z1=[500;0°]
Z2=[31,4;90°]
Z3=[31,8;-90°]

1) Donner l'expression de l'impedance complexe Z' equivalente a l'association parallele de Z2 et Z3.
2) Montrer que le circuit de la figure 7 est equivalent a celui de la figure 6 et donner l'expression de Z.

Exo6: Diviseur de tension:

Pour le circuit de la figure 8, e(t)=102 sin(). e(t) s'exprime en volts.

1) Donner l'expression litterale de l'impedance Zi de l'inductance.
2) Donner l'expression litterale de l'impedance Zr de la resistance.
3) En identifiant le diviseur de tension, donner l'expression de Ur en fonction de E, Zi, Zr.
4) Calculer la valeur efficace Ur de la tension ur pour f=50Hz et pour f=2Khz.
5) Calculer la phase à l'origine ur de la tenssion ur pour f=50Hz et pour f=2Khz.

Exo7: MET d'un circuit linéaire:

On considere le circuit lineaire AB representé figure 9.
On donne e(t)=52 sin().
e(t) s'exprime en volts.

1) Donner l'expression letterale de l'impedance Zc du condensateur.
2) Donner l'expression literrale de l'impedence Zr de la resistance.
3) Representer le circuit lineaire AB avec la notation complexe. (shema a faire)
4) Déterminer l'expression litterale des elements Eth et Zth du modele equivalent de Thevenin du circuit linéaire AB.
5) Representer le MET du circuit lineaire AB, avec la notation complexe. (shema a faire)
6) Calculer la valeur efficace Eth de la tension eth pour f=100Hz et pour f=2Khz.
7) Calculer le dephasage eth/e de la tension eth par rapport a e pour f=100Hz et pour f=2Khz
8) Ecrire l'expression de la valeur instantanee eth(t) de la tension eth pour f=100Hz et pour f=2Khz.

Exo8: MEN d'un circuit lineaire:

On considere le circuit lineaire AB representé figure 10.
On donne e(t)=1002 sin () et f=50Hz.
e(t) s'exprime en volts.

1) Donner l'expression littérale de l'impedance ZL de l'inductance.
2) Donner l'expression letterale de l'impedance ZR de la resistance.
3) Representer le circuit lineaire AB avec la notation complexe. (shema a faire)
4) Donner l'expression litterale de l'impedance ZN equivalente entre A et B lorsque la source de tension est eteinte.
5) Donner l'expression litterale du courant IN de court-circuit entre les points A et B.
6) Representer le MEN du circuit lineaire AB, en notation complexe. (shema a faire)
7) Calculer la valeur efficace IN del'intensité iN et le dephasage iN/e de l'intensité iN par rapport a la tension e.
8) Ecrire l'expression de la valeur instantanee iN(t) de l'intensité iN.

je vous met les autres exercices sur "Les puissances en regime sinusoidal" via un lien  ***

Je sais que je demande trop mais il faut absolument que j'ai une bonne note à ce controle et les exercices corrigés m'aide beaucoup pour comprendre.

Aux ames charitable

Je vous remercie, a bientot ^^

PS: je copirais le reste des exos donnés sur le lien demain matin
