Bonjour,

Fais un schéma représentant :
Les armatures chargées du condensateur,
La tige isolante AB dans sa position d'équilibre,
Les charges q et-q ,
Le vecteur champ électrique,
Les forces électriques qui s'exercent en sur les charges.

Ce schéma sera une vue de dessus, le fil de torsion (fixé au centre de la tige) est perpendiculaire au plan de la figure n'y est pas visible, mais bien entendu il est bien présent.

A l'aide de ce schéma écris la condition de " non rotation" de la tige.
Cette condition de non rotation donne une équation dont on tire la valeur de " q "à partir des valeuts connues de C, α , E et l

Bonjour
M=0
M(Ct)+M(F)=0
-C+|q|×E×l=0
|q|=C/E×l
|q|=5,2.10^-9C
Est-ce correct?

Les deux premières lignes de ton calcul sont correctes.

Le moment du couple de torsion est également exact.
Mais le moment du couple des forces électriques est faux. Je suppose que tu n'as pas tenu compte sur ton schéma ( si tu en as fait un ! ) qu'à l'équilibre les forces électriques ne sont pas perpendiculaires à la tige, mais qu'elles ont la même direction que le champ électrique.

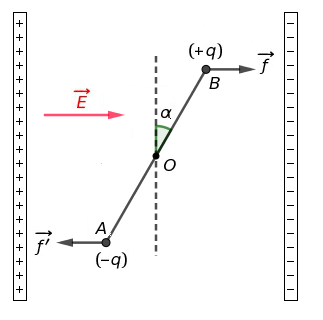

Le schéma ci-dessous montre, vue de dessus, la position d'équilibre de la tige soumise à l'action du couple des forces électriques et du moment du couple de torsion du fil.

Bonsoir
Je suis désolée pour le retard.
-C+|q|E×lcos=0
|q|=-C/E×lcos
Est-ce correct?

Oups  désolée
|q|=C/E÷lcos

|q|=C/E×lcos

A vérifier !

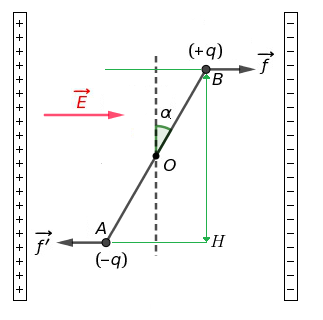

L'angle de mon calcul correspond à l'angle de ma figure.

Oui c'est bien
Donc si dans l'énoncé d'un exercice on nous dit une tige de longueur 2l=20cm on prend 2lcomme longueur de la tige et non l=20/2 cm?

Bien sûr !
Si l'énoncé annonce une longueur de tige de 2l = 20 cm cela signifie que l = 10 cm, mais la tige mesure bien 2l = 2*10 = 20 cm

D'accord merci beaucoup😊
