optique: lentille convergente
bonjour,
Je fais quelques exercices avant la rentrée histoire de me remettre dans le bain surtout que je prend Spé Physique Chimie l'année prochaine.
Voici l'exercice:
Un objet AB au travers d'une lentille (f'= 12,5 cm) donne une image A'B' d'une hauteur de 2 cm située à 5 cm du même coté que l'objet.
a) rappeler les propriétés du centre optique O et de foyers objet et image F et F' d'une lentille convergente.
b) Déterminer, à partir d'une construction géométrique à l'échelle, la position de l'objet AB.
c) Vérifier votre construction en utilisant la formule de conjugaison.
d) Mesurer la taille de l'objet AB pour en déduire le grandissement
. Calculer sa valeur théorique
Pour la première question il suffit de revoir le cours. Par contre je bloque sur la seconde pour la construction car je ne comprend pas totalement l'énoncé, surtout la fin "située à 5 cm du même coté que l'objet" je n'arrive pas à faire le schéma
Si quelqu'un pourrait m'aider
Merci
Bonjour,
L'objet et l'image, pour certaines positions de l'objet, se trouvent situés de part et d'autre de la lentille : ce n'est pas le cas pour cet exercice.
Pour cet exercice, l'objet et l'image se trouvent du même côté de la lentille.
Aucun doute...
Que réponds-tu à la première question ?
Quels sont les trois rayons utiles pour passer d'un objet à une image (ou d'une image à un objet) ? A noter que deux rayons suffisent ; il faut choisir les deux rayons qui donnent la construction la plus simple (ou éliminer celui qui conduit à la construction la plus compliquée).
alors j'ai répondu:
centre optique:tous rayons passant par le centre optique n'est pas dévié
foyer objet: tous rayons issus de F (foyer objet) et arrivant à la lentille sortiront parallèles à l'axe optique
foyer image: tous rayons parallèles à l'axe optique arrivant sur la lentille se coupent après la lentille en F' (foyer image)
Il ya le rayon passant par le centre optique qui n'est pas dévié, le rayon passant par F et celui passant par F'. Mais je n'arrive pas à les placer (F et F')justement car ma question peut paraitre bête mais comment l'image peu se former alors qu'elle est du même coté que l'objet?
Bonnes réponses à la première question.
Tu as déjà utilisé une loupe... L'objet et l'image (virtuelle) se trouvent bien du même côté de la lentille.
ah oui j'ai compris! c'est bon j'ai fait mon schéma et en effet c'est le cas de la loupe.
Pour la position de l'objet AB, il suffit juste de mesurer la taille de l'image virtuelle?

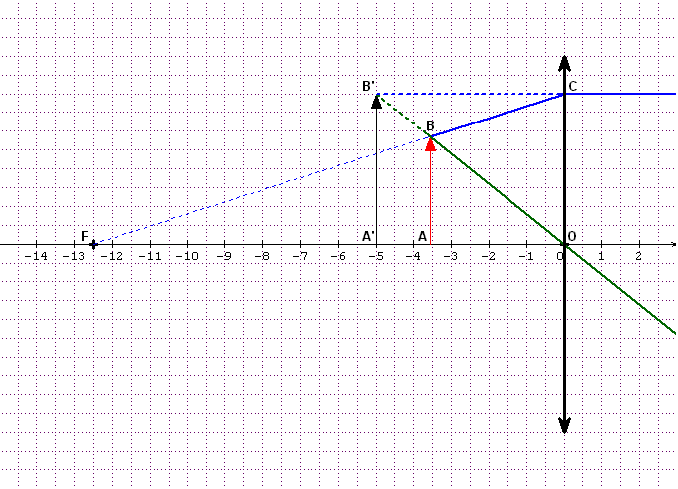

Voici mon schéma (attention, les échelles sont différentes pour l'axe optique et pour la direction perpendiculaire à cet axe) :
Il répond à plusieurs questions...
