salut
tu prends 2 points du cercle A et B tu traces la médiatrice de AB
tu fais pareil avec deux autres points C et D
l'intersection des deux médiatrices est O
bye

2) ou bien on attache un fil au mobile et on attache l'autre bout du fil à un point fixe

l'abscisse angulaire est l'angle formé entre la position instantanée (position à un instant t) du mobile et la position de référence du mobile (position de départ).

Re-bonjour!
Merci ciocciu et Motherbrain.

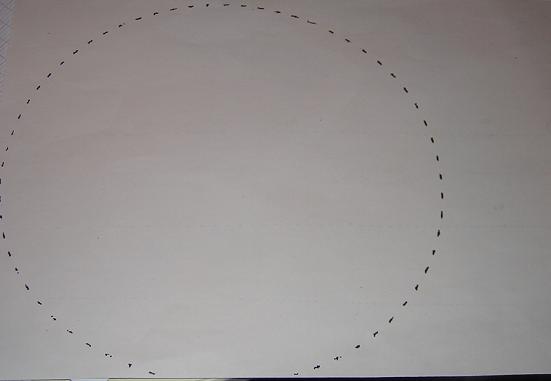

1.J'ai pu trouver le centre et tracer mon cercle (jl'ai scanné ^^ dîtes moi si vous pensez qu'il y a une erreur ou autre). Brref, j'ai mesuré avec mon petit rapporteur l'abscisse angulaire du point M aux différentes dates (5T, 10T...30T).
Et maintenant il faut que je trace le graphique de la fonction = f(t) .
mais j'hésite à mettre en ordonnée ou en abscisse. ça me paraît plus juste de le mettre en ordonnée mais quelqu'un m'a dit de le mettre en abscisse... Alors...je n'sais pas trop.
Dans l'énoncé de mon exercice on me dit que = 20 ms.
Donc je dois convertir je crois toutes les dates en temps secondes?
5 T ça fait 0.1 seconde par exemple, non?

2. << Quelle grandeur peut-on déterminer à partir du graphe? Que représente-t-elle? Justifier. >>
I don't understand the answer at all...(admirer mon admirable english ^^).

Please, Help me.

Thank.



*** message déplacé ***

Poste tes réponses dans ton topic, merci )

ah oups :s désolée. J'oublierai pas la prochaine fois ^^

pour ta représentation: réfléchis, en effet si tu as une fonction qui associe à t une valeur de , tu ne peux que mettre t en abscisse et l'angle en ordonnée

pour la seconde question:
peu importe que ta représentation soit en seconde ou milliseconde, car c'est une question de choix d'échelle et si ce n'est pas précisé, prend celle qui te semble la plus judicieuse.
(en effet 5T=5*0.020=0.1s)

pour la suite: je ne veux pas trop t'en dire, mais réfléchissons ensemble:

il s'agit de représenter une valeur d'angle (donc un déplacement) par unité de temps...

donc la valeur de la pente de ta courbe ainsi tracée vaut: d/dt  (c'est la dérivée de la fonction théta par rapport au temps)

il s'agit en fait de la vitesse angulaire du mobile.

si la vitesse est constante, la représentation sera une droite (c'est ici le cas car on voit que l'espacement entre les marques est toujours le meme).

je te conseille donc de prendre deux points réellement sur la droite, puis de calculer le coefficient directeur, et tu obtiendras la valeur de ta vitesse angulaire (attention aux unités...)

j'espere que ces explications te seront profitables

bonne soirée.

mother

Bonjour,
ouiiii c'est ce que j'ai fini par penser.
J'ai choisis de points M1 et M2 de ma courbe et j'ai calculé le coefficient directeur :
a= 107 - 80 / 0.4 - 0.3 = 270 °.s-²

.Ensuite, il fallait que je determine la vitesse d'UN point à une date quelconque et représenter le vecteur vitesse à cette date choisi.

J'ai pris au hasard M10 sur mon cercle. J'ai fait:
v10 = distance M9 M11/ 2
= 1.9 x 10 -² / 2 x 0.02
= 0.475 m.s-1

pour représenter ce vecteur , j'ai choisi l'échelle
50 mm --> 1m.s-1
j'ai converti ...0.475 m.s-1 --> 23.75 mm

J'ai ensuite tracé mon vecteur sur l'enregistrement.

Mais quelque chose m'intrigue... on me demande de conclure sur la nature du mouvement. Je ne pense pas que ça soit qu'avec un SEUL vecteur que je puisse répondre à cette question. Je sais déjà que le mouvement est uniforme puisque la représentation graphique est une droite. Mais comment prouver que c'est circulaire? (pour ça je crois qu'il m'aurait fallu plusieurs vecteurs)

Un grand merci.

oxygenia.

bonsoir,

il existe plusieurs maniere de prouver que le mouvement est circulaire uniforme.

la droite que tu as représenté en est une...

du moins dans l'hypothese ou le fil utilisé pour la rotation du mobile est indéformable (donc la distance OM reste constante), on a bien une variation angulaire( essaie de faire varier l'angle d'un fil de dimension constante et une origine, cela te donnera toujours un cercle.) donc le mouvement est circulaire

le caractère uniforme a été traduit par la linéarité de l'augmentation de l'angle en fonction du temps.

cela est confirmé par la direction de ton vecteur vitesse(qui est de module identique quelque soient t et théta), qui est une tangente au cercle décrit par le mobile.
