Montage électrique
Bonjour, alors voila j'ai un petit accrochage sur cet exercice si vous pouviez m'aider un peu

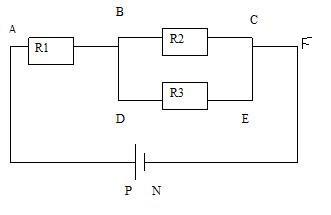

pour ce montage on a r= 2
E= 6V R1= 5 R2= 15 R3= 30
j'ai déja calculé la résistance équivalente de R2 et R3 qui est Req= 10
j'ai calculé aussi l'intensité I délivrée par le générateur (selon la loi de Pouillet) I= 0,35A.
ensuite la valeur que j'ai trouvée pour Upn est 5,30V; pour Uaf= 5,25V; pour Uab= 1,75V
je ne sais pas si ces résultats sont exactes mais la question qui me pose des difficultés est celle ci :
Donner les valeurs des tensions Ubc et Ude puis en déduire l'intensité du courant qui traverse R2 et R3. (ça serait plus pour la 1ere partie de la question)
Merci d'avance.
r est je suppose la résistance interne du générateur
Attention aux arrondis, tu peux afficher les valeurs trouvées arrondies, mais tu dois gardés les valeur non arrondies pour continuer les calculs suivantseulement sur le dernier calculs.
Req = 17 ohms
I = 6/17 = 0,35 A
Upn = 6 - rI = 6 - 2*6/17 = 90/17 = 5,3 V
Uab = R1*I = 5 * 6/17 = 30/17 = 1,76 V
Uaf = Upn = 90/17 = 5,3 V
Ubc = Uaf - Uab
Ubc = 90/17 - 30/17 = 60/17 = 3,53 V
Ude = Ubc = 60/17 = 3,53 V
I(R2) = Ubc/R2 = (60/17)/15 = 4/17 = 0,24 A
I(R3) = Ude/R3 = (60/17)/30 = 2/17 = 0,12 A
-----
Sauf distraction.
