bonjour,
voici un exercice de mécanique dont je ne comprend vraiment rien...quelqu'un peut-il m'aider
voici l'exercice:
exercice 1

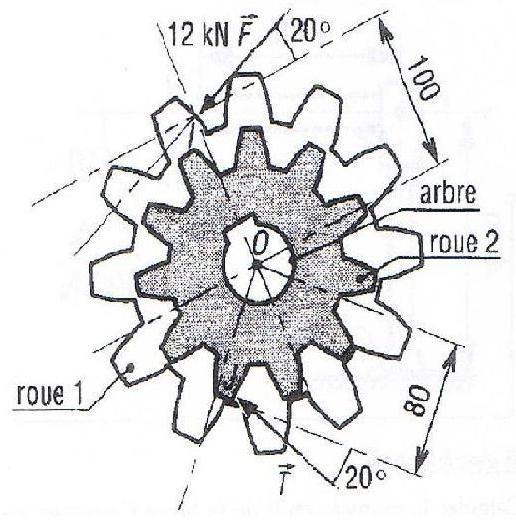

les forces F et T, appliquées en I et J schématisent les actions exercés par d'autres roues dentées
a) calculer le moment en 0 de la force F
b) à partir de quel valeur la force T équilibre t-elle le couple moteur engendrer par F ?

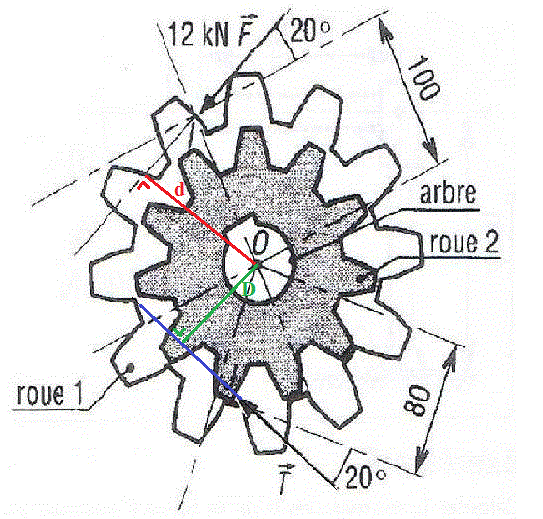

Je présume que les cotes sur le dessin sont en mm.
d = 100.10^-3 * cos(20°) (en m)
M(F) = F * d
M(F) = 12000 * 100.10^-3 * cos(20°) en N.m
---
D = 80.10^-3 * cos(20°) (en m)
M(T) = - T*D
M(T) = -T * 80.10^-3 * cos(20°) (en N.m)
---
M(F) + M(T) = 0 si : 12000 * 100.10^-3 * cos(20°) -T * 80.10^-3 * cos(20°) = 0
T = 12000 * 100/80
T = 15000 N (15 kN)
Sauf distraction.
