Modelisation des actions mécaniques
Bonjour,
J'ai des exercices sur des forces a faire, et ayant loupé 2 cours, je ne comprends pas..
Pour les différents cas ci après, déterminer l'action résultante en G des différentes forces exercées sur chaque solide. Représenter en G cette action résultante et en déduire le ou les mouvements du solide.
Si quelqu'un pouvait m'aider en faisant le premier et en m'expliquant bien comment on procède, je ferais les autres et posterai pour voir si c'est juste, mais là j'ai vraiment besoin d'un exemple.
Merci beaucoup
L'image n'a pas prise :
Edit Coll : image placée sur le serveur de l'
Merci d'en faire autant la prochaine fois !

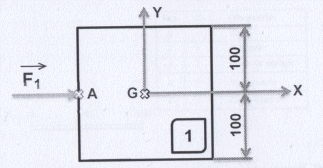

Désolé du triple post, mais dans son Edit, l'admin a oublié une partie de la photo :
La force F1 = 100 N
Salut,
Si je comprends bien ton schéma, c'est un cube soumis à la force F1 placée en A ?
La solide est posé sur le sol ?
Salut Gbm.
J'ai compris comme ça aussi, et je crois me souvenir que dans ce genre d'exercices, il est sur du plat. donc il ne faut compter que la force F1.
Et oui, A est le point de contact de la force sur le cube.
Bonjour,
Est ce que le cube est posé sur une table ou le sol c'est important de le savoir car sinon il te manquera la représentation de certaines forces.
Sinon pour commencé à répondre à ta question.
Tu dois faire partir toutes les forces que s'appliques sur ton cube d'un seul point et ce point c'est G
en clair sur ton axe des abscisses de ton point G tu fais partir la valeur de la force F1 en précisant par ex: que 1cm =50 newton et tu traces un trait de 2 cm
