Bonjour

Méthode des points conjugués

1 ) matériel
un banc d'optique avec accessoires

- une lanterne avec un F ; deux supports de lentilles ; un écran ; un miroir ; et un porte écran

- deux lentilles marquées +100 et + 200

2 ) manipulation

On désigne par O la position du centre de la lentille
par A la position de l'objet
par A' la position de l'image

p = OA
p' = OA'

f' = OF'

- prendre une lentille notée L portant l'indication +100 ou + 200
- donner à p les valeurs -20 cm ; -25 cm ; - 30 cm ; -35 cm ; -40 cm ; -45 cm et -50 cm

- Déplacer l'écran de façon à ce que la figure apparaissant sur l'écran soit nette

- Mesurer les valeurs de  p ' pour chacune des valeurs de p


---------------------------------------------

Pour la lentille portant l'indication +200 et pour  p = -20 cm

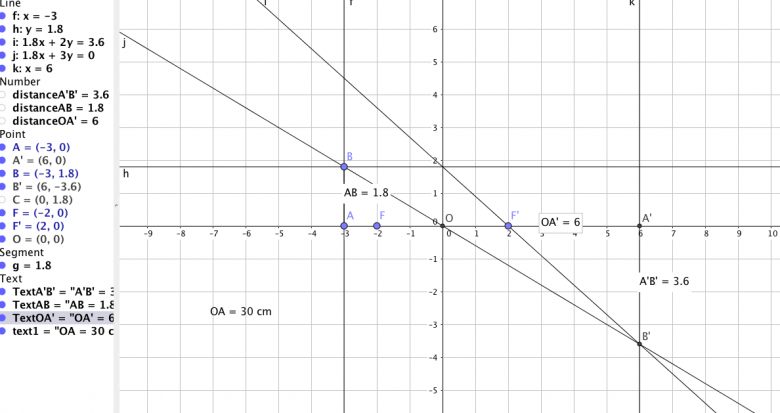

avec Géogébra, en utilisant l'outil droite perpendiculaire ( droites qui se coupent ) j'ai placé le segment AB représentant AB = 1,8 cm
ensuite pour représenter un rayon émis par le point Objet B parallèle à l'axe optique et qui émerge après la lentille en passant par le foyer objet
---- >  j'ai tracé une parallèle à  l'axe optique et passant par le point B
puis une droite passant par le point d'intersection avec l'axe des ordonnées

Je trace un deuxième rayon particulier passant par le centre optique

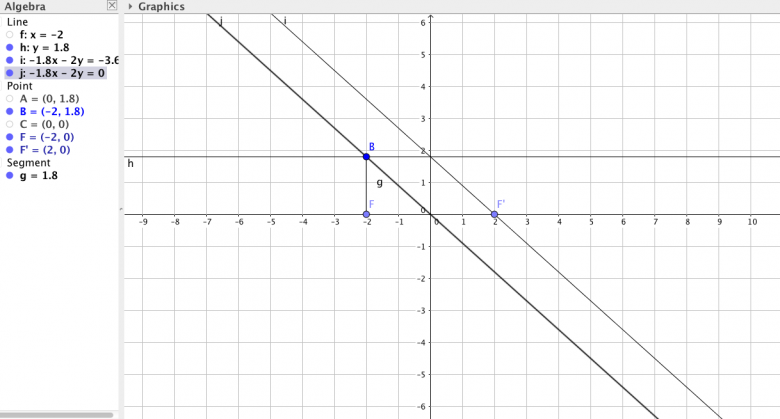

et le problème que j'ai : les deux rayons ne se coupent pas

------- > je ne peux pas déterminer la distance lentille image
--------> meme chose pour la distance de l'image A'B'

Pouvez vous m'aider ? s'il vous plait
