magnétisme
Bonjour, une aide serait la bienvenue pour l'exercice suivant
:
On considère deux barreaux aimantés rigoureusement identiques. Pour chacun de ces aimants, en un point situé sur son axe de symétrie et à une distance d de l'un quelconque de ses pôles, le champ magnétique a pour valeur B=11,8 mT.

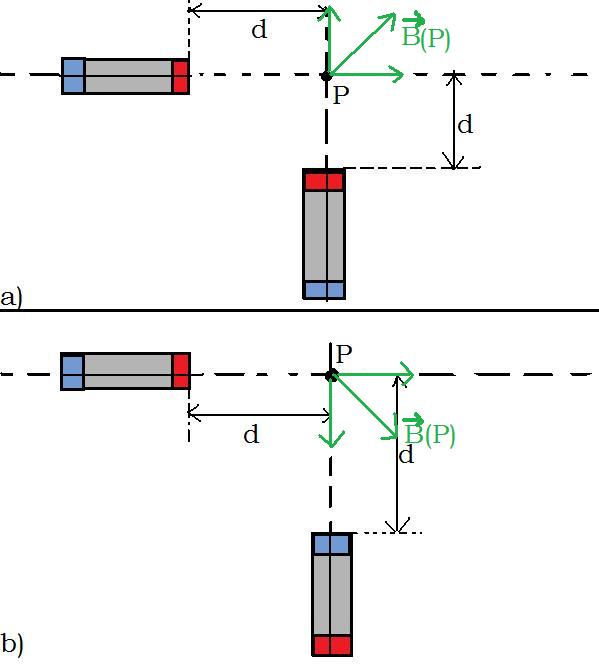

1)a)Par une construction graphique, déterminer les caractéristiques du champ magnétique en P lorsque les deux aimants sont positionnés comme dans la figure a.
b)Déterminer B par un calcul.
2)Répondre aux deux mêmes questions lorsque les aimants sont disposés comme dans la figure b.
3)On inverse le sens de l'aimant situé en haut de la figure b. Répondre aux questions 1)a et 1b).
_____________________________
On ne sait pas si le rouge représente le nord ou le sud !
(en vert mes essais)
1)a) je ne comprends pas pas très bien ce qu'est la différence entre la direction et le sens.
b)On sait déjà que B=11,8mT..
2)Mêmes problèmes.
Merci d'avance
Bonjour Romane,
Si on considère que le rouge désigne le pôle nord des aimants, les schémas sont justes.
Sur une direction, il y a deux sens. Une direction est définie par une droite.
Les deux champs magnétiques étant égaux, le module du champ résultant est (on a un carré).
donc pour la a) la direction est vers la droite et le sens vers le haut et pour la b) la direction est vers la droite et le sens vers le bas.
Je ne comprends pas la question "déterminer B par un calcul" ni comment la faire, ni
le module du champ résultant est BV2 (on a un carré).
pour la a) la direction est vers la droite et le sens vers le haut
Non mais il est peu pratique d'exprimer ça avec des mots. Un schéma est largement plus pratique.
Tes schémas sont très bien.
"déterminer B par un calcul"
Tu peux appliquer Pythagore par exemple.
Tu appliques Pythagore sur la norme des vecteurs (autrement dit sur des longueurs).
C'est quand même une addition vectorielle...
Oui, c'est le champ résultant.
Un champ magnétique est défini par sa direction, son sens et sa norme (==> sa valeur)... comme un vecteur. C'est pour cela qu'on utilise un vecteur pour le représenter. L'addition des champs magnétiques suit les mêmes lois que les additions de vecteurs.

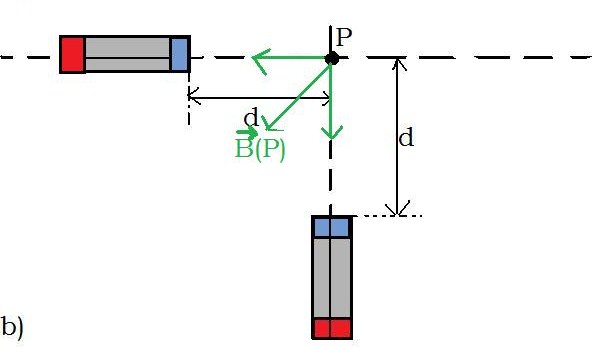

(2B²)=BPour la question 3) j'ai fait ce schéma mais seulement par instinct, le vecteur est dirigé vers l'aimant quand c'est le pôle sud de celui ci qui est le plus près, c'est ça?
au niveau des sens et des directions des trois champs magnétiques?
C'est bon sur tes schémas.
pourquoi on utilise Pythagore? on est dans un carré, par dans un triangle
Comment fais-tu pour trouver la longueur de la diagonale d'un carré ? Tu considères bien la moitié du carré qui est un triangle rectangle isocèle ?
Ha oui
Sinon pour les sens et direction je demandais comment les déterminer avec des mots, droite gauche? nord sud?
Comme je l'ai dit, c'est peu pratique à décrire avec des mots...
Tu peux parler de la diagonale du carré formé par les deux champs magnétiques perpendiculaires pour la direction mais, pour le sens, ce n'est pas facile à préciser.
Le mieux, c'est un schéma...
Je-ne-sais-plus-qui disait "un bon dessin vaut mieux qu'un long discours"
