Lunette astonomique
Bonjour ,merci de m'aider
En fait je ne compends pas très bien les diametres apparents images et objets,je ne comprends pas comment les placer sur les schemas simplifiés.

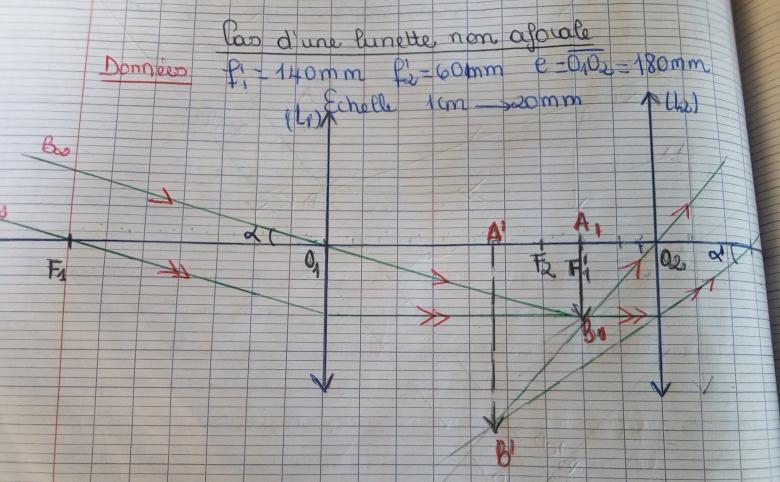

Voici une image où j'ai placé les diamètres apparents image et objet je ne sais pas s'ils sont bien placés,et sur quoi se baser sur les placer
Alpha est le diametre apparent objet et alpha prime diametre apparent image.
Merci

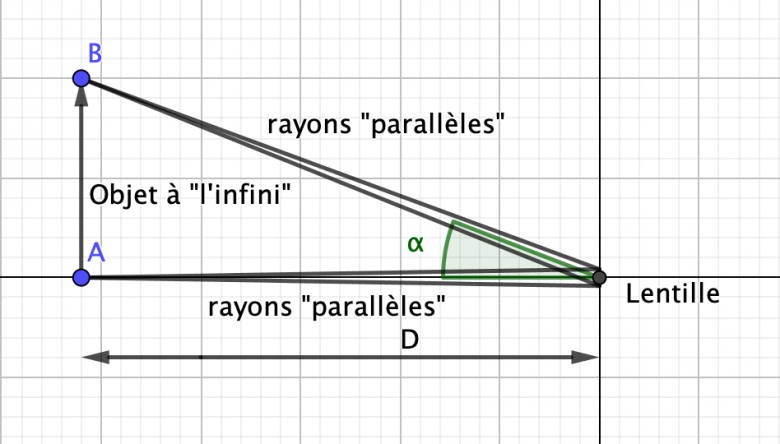

Pour le diamètre apparent de l'objet, voir le schéma ci-dessous :
L'objet est très loin de la lentille (donc représentée toute petite) et a un diamètre AB (linéaire). Les rayons provenant du bord A sur la lentille sont quasi parallèles, idem pour B, et donc l'angle entre ces deux directions est bien une représentation du diamètre de l'objet mais angulaire. On voit que l'angle
=AB/D, seule grandeur accessible si D est très grand.
Pour ce qui est de ', ce n'est pas le diamètre apparent de l'image puisque celle-ci est à distance finie et que les rayons en provenance de B' ne sont pas parallèles.
Il faudrait avoir l'énoncé exact.
Non, cela signifie que l'image étant à distance finie, on ne peut caractériser celle-ci par un diamètre angulaire, donc il n'est pas mal représenté, il n'existe pas.
On peut au contraire avoir un diamètre apparent image non,dans les deux cas on en a.Que la lunette soit afocale ou non.
Si c'est à l'infini, on définit sans problème un angle.
A distance finie, c'est relatif à un observateur, il est peut-être donné dans le texte.
En effet on suppose que l'observateur place son oeil au niveau du foyer focal image de oculaire.
Le diamètre apparent est le plus petit angle sous lequel l'oeil voit entièrement un objet lumineux. Où du moins le rapport entre la taille de l'objet et la distance à laquelle l'oeil est situé par rapport à l'objet. Je ne comprends toujours pas comment les placer.
Bonjour,
Dans ce cas, il faut placer l'oeil en F'2 et déterminer l'angle en ce point, c'est ce que vous avez fait et votre schéma est correct.
Remarque 1 : votre dessin est approximatif : je trouve OA'=-120mm, sur votre dessin -90 mm.
Remarque 2 : dans les deux cas, l'oeil aura du mal à voir net : la distance oeil-image vaut 18 cm ou 15 cm.
