Bonjour, j'ai commencé cet exercice mais j'ai l'impression de m'être trompée du coup je préfère comprendre ce qui ne va pas avant de faire la suite.
Un texte est constitué par des caractères de 2,0 mm de hauteur est regardé à travers une loupe assimilable à une lentille à une lentille mince de distance focale égale à 5,0cm.
1)Le texte est placé à 4,0cm de la loupe.
a)Déterminer par le calcul la position et la taille de l'image A'B' d'un caractère AB.
b)Sur un schéma à l'échelle, construire l'image d'un caractère et vérifier les résultats des calculs précédents.
c)Quel est le diamètre apparent de l'image A'B' pour un lecteur dont l'oeil est placé
*10 cm après la loupe?
*au foyer image de la loupe?
2)Le texte est maintenant placé dans le plan focal de la loupe.
a)Où se trouve l'image d'un caractère? Quel est l'intérêt de cette situation?
___________________________________________________
1)a) Je trouves OA'=20cm et A'B'= -1,0cm mais sur mon schéma ça correspond pas... et vous?
merci
Bonjour,
C'est OK pour moi.. donc çà doit venir de ton schéma.. pourtant on est bien
dans l'approximation paraxiale (2 mm << 4 cm) donc çà devrait plutôt bien collé avec ton schéma.
Bonjour,
Je ne suis pas tout à fait d'accord...
Si les valeurs absolues des résultats sont bonnes, les signes ne le sont pas.
Le grandissement :
L'image est virtuelle droite. Elle se trouve du même côté que l'objet (à 20 cm avant la lentille).
Ce résultat est normal parce que l'objet est entre la lentille et le plan focal objet. Dans ce cas, l'image est toujours virtuelle droite (avec une lentille convergente).

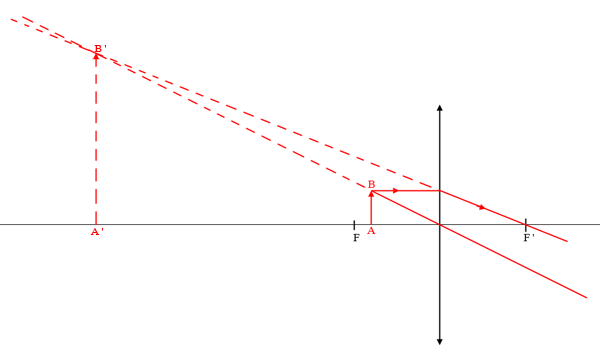

Le schéma est ci-dessous (l'échelle n'est pas la même dans les deux sens sinon, verticalement, c'est trop petit). On voit que l'image est virtuelle parce qu'on est obligé de prolonger les rayons (virtuellement) pour trouver l'emplacement de l'image (tout ce qui est en pointillés est virtuel).
Je rappelle que l'on dit qu'une image est virtuelle lorsqu'on ne peut pas la matérialiser sur un écran. C'est le cas lorsque les rayons ne se croisent pas réellement (comme sur le schéma). Tout se passe comme si les rayons provenaient de A'B'.
