Lentilles minces convergentes
un objet lumineux d'une hauteur de 1 cm place perpendiculairement a l axe principal dune lentille mince convergente et de distance focale de 2,5cm. l objet se trouve a une distance de 1,5cm du centre optique.
Graphiquement trouver la position, le sens, la nature et la grandeur de l'image A'B'.
Construire un pinceau lumineux issu du point B et indiquer la position de l'oeil pour observer l'image B' de B.
Vérifier les résultats obtenus par le calcul.

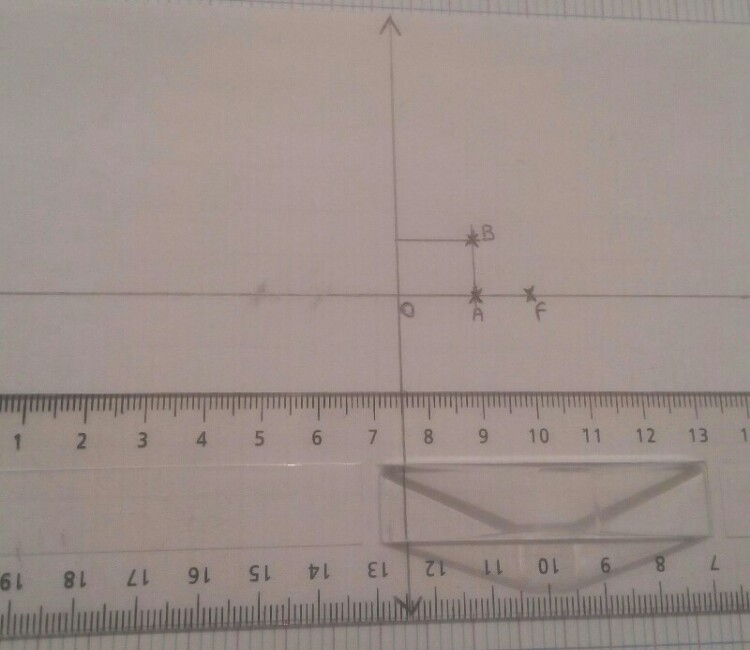

Je commence cet exercice mais quand je commence le schéma, À se trouve avant F, est ce normal ?
Sur mon schéma OA=1,5 ; OF=2,5 et AB=1.
Re-bonjour !
Vous avez bien interprété les données de l'énoncé mais, contrairement à l'habitude, vous avez placé le foyer principal objet et l'objet à droite de la lentille ; dans cette situation, les rayons lumineux vont se propager de la droite vers la gauche sur votre schéma.
Plutôt que d'écrire OA = 2 cm (n'oubliez pas l'unité !!!), écrivez , algébriquement .
Même chose pour .
À plus.
Re bonjour,
Oui pour les unités j'oublie tout le temps... Il faut que j'y pense. Pour en revenir au schéma, je suis perdu, je n'arrive pas à comprendre comment construire l'image de AB.
Procédez comme pour l'autre exercice.
Placez le foyer principal image F', tracez un rayon issu de B et passant par O, puis, un autre, venant lui aussi de B et parallèle à l'axe optique.
Voilà, le schéma, je pense que ça doit être bon.
Par contre avez vous un conseils ou une indication pour tracer le pinceau lumineux, et pour trouver la position de l'oeil pour observer l'image B'?
J'ai essayé de regarde dans mon cours mais je ne comprends pas.
Merci d'avance.
Salut,
Je suis en 1ere aussi mais je me permet de t'éxposer ce que l'on ma appris a ce sujet :
c'est une question qui peut vite devenir très complexe, mais si on s'intéresse seulement à l'optique géométrique :
Ton objet réel émet de la lumière qui traverse ensuite la lentille. Dans la lentille, cette lumière est déviée. C'est ce phénomène qui permet l'agrandissement des loupes, qui est une lentille. Mais ça, je pense, tu le sais.
L'image n'a de "virtuelle" que le nom. Elle existe.
On l'apelle image parce que, justement, elle n'est pas un "objet". En fait, cette image est un faisceau de lumière qui dans sa configuration (sa direction), te montre l'objet derrière la loupe comme agrandit, selon les lois de l'optique géométrique. Ton œil, qui est une lentille, reforme l'image.
@mkask
L'image n'a de "virtuelle" que le nom.
Par définition, une image est réelle si on peut la former sur un écran ; ce n'est pas le cas ici.
L'image A'B' de l'objet réel AB par la lentille, qui joue ici le rôle de loupe, ne peut pas être formée sur un écran, elle est donc bien virtuelle.
On peut simplement l'observer, en plaçant l'oeil à droite de F' et en regardant à travers la lentille.
On l'appelle image parce que, justement, elle n'est pas un "objet".
Un point est dit image s'il se trouve à l'intersection des rayons émergents d'un système optique ; a contrario, un point est dit objet s'il se trouve à l'intersection des rayons incidents à un système optique.
Ici, A'B' est l'image virtuelle de l'objet AB par la loupe.
Si un utilisateur place son oeil au delà de F' et qu'il observe A'B', A'B' devient alors objet réel pour le système optique "oeil".
@Angdem21 Votre schéma est correct, pensez à tracer en pointillés les parties virtuelles des rayons allant de B' à la lentille.
Pour la dernière question...
Construire un pinceau lumineux issu du point B et indiquer la position de l'oeil pour observer l'image B' de B.
Complétez le faisceau en traçant les rayons, issus de B et rejoignant les intersections des rayons précédents avec la lentille.
Il ne restera plus qu'à colorier le pinceau issu de B et pénétrant dans l'oeil...
Justifiez votre tracé en évoquant le stigmatisme de la lentille : tout rayon issu de B et frappant la lentille émergera en passant par B'.
OK ?
