lentille mince convergente
Bonsoir à tous !
En fait voilà, j'ai une question à laquelle je dois répondre et j'ai un (énorme) doute sur ma réponse... Voici la situation posée.
on accole un mirroir derriere la lentille dont on veut determiner la distance focale et on deplace la lentille de maniere a former l'image d'un ojet eclairé AB dans le meme plan que cet objet. La distance ojet-lentille est alors égale a la distance focale.
1. illustrer la situation par un schema
probleme apres ma representation les deux faisceaux reflechis sont paralleles et donc une d'apres moi "non-formation" de l'image.
Merci d'avance.
Bonjour,

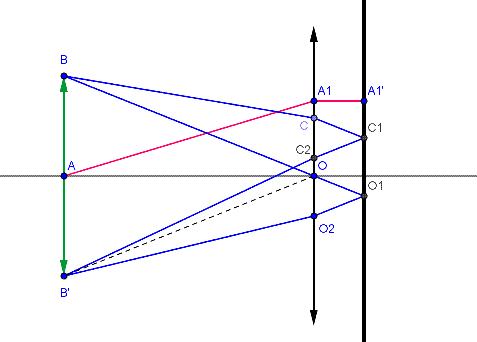

Une figure :
AB est l'objet
La lentille est perpendiculaire à son axe optique et son centre optique est le point O
Un rayon issu de A, par exemple AA1
Il sort de la lentille parallèle à l'axe optique A1A1'
il est renvoyé par le miroir sur lui-même, donc A1'A1, rayon parallèle à l'axe optique qui passera donc par le foyer image qui est confondu avec le foyer objet et avec le point A
Les rayons issus de B
Un rayon particulier : BO ; il traverse la lentille sans déviation : OO1 il est renvoyé par le miroir selon un rayon parallèle à la direction (en pointillés) OB' qui est telle que OB' soit symétrique de OB par rapport à l'axe optique. Le rayon renvoyé par le miroir est donc le rayon O1O2
Après avoir traversé la lentille il prend la direction O2B' pour passer par B' comme tous les rayons qui arrivent sur la lentille parallèlement à OB'
Un autre rayon (quelconque) issu de B : BC ; il prend la direction CC1 après traversée de la lentille (CC1 est parallèle à OO1) ; il est renvoyé par le miroir selon C1C2 parallèlement à O1O2, c'est-à-dire parallèlement à OB' ; après nouvelle traversée de la lentille il prend donc la direction C2B' pour passer par B' comme tous les rayons qui arrivent sur la lentille parallèlement à OB'
Conclusion :
. tous les rayons issus de A retournent en A
. tous les rayons issus de B passent ensuite par B'
AB' est donc l'image de AB
La distance AO vaut bien la distance focale de la lentille convergente.
Merci bien je reviens vers vous pour savoir :
- Ou se trouverait l'image de l'objet apres passage par la lentille si on ne plaçait pas le mirroir derriere celle-ci ?
À l'infini, bien sûr.
C'est ainsi qu'un œil "normal" utilise une lentille convergente comme loupe. L'image est à l'infini et ainsi l'œil n'a pas besoin d'accommoder et ne se fatigue pas.
Merci j'y ai pensé mais je doutais sur ma reponse je suis un adepte du travail personnel a la maison depuis mon entrée en premiere s donc j'effectue beaucoup de recherche en esperant un jour devenir ingenieur comme vous j'ai donc cherché un autre exercice sans succès si possible en attente de votre aide https://www.ilephysique.net/sujet-lentille-mince-convergente-258235.html
merci encore.
