Lentille
Bonsoir,
Un système optique est formé d'une lentille mince de distance focale 0,3m et d'un miroir plan disposé à 0,15m de la lentille. Positionner lentille et miroir sur un schéma à l'échelle 1/4.
Déterminer graphiquement la position de l'image que ce système donne d'un objet situé à 0,15m en avant de la lentille. Vous choisirez pour cela deux rayons particuliers issus de B.

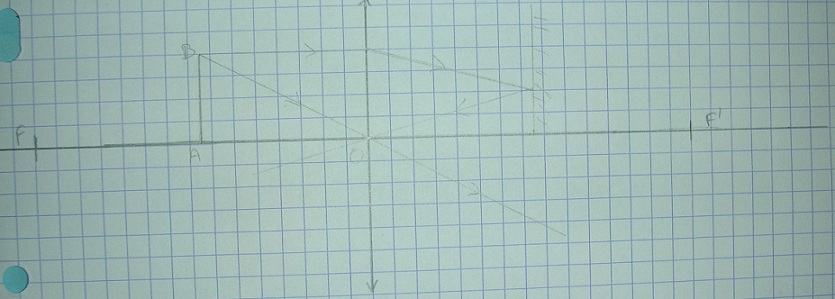

J'obtiens en fait une image sur le centre optique de la lentille est-ce que c'est possible??
Bonsoir,
Ce n'est pas cela.
Pense à la prolongation des rayons et à la formation d'une image virtuelle (tu as un miroir...)

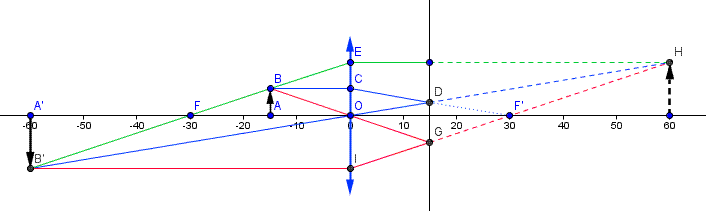

Une seule configuration possible :
à -30 cm le foyer objet (F)
à -15 cm le pied de l'objet (A)
à 0 cm le centre optique de la lentille (O)
à + 15 cm et perpendiculaire à l'axe optique : le miroir
à + 30 cm, les rayons peuvent se diriger vers ce point mais pas l'atteindre à cause du miroir : le foyer image (F ')
