Bonjour j'ai un peu de mal sur un exercice de dm voici l'énoncer:

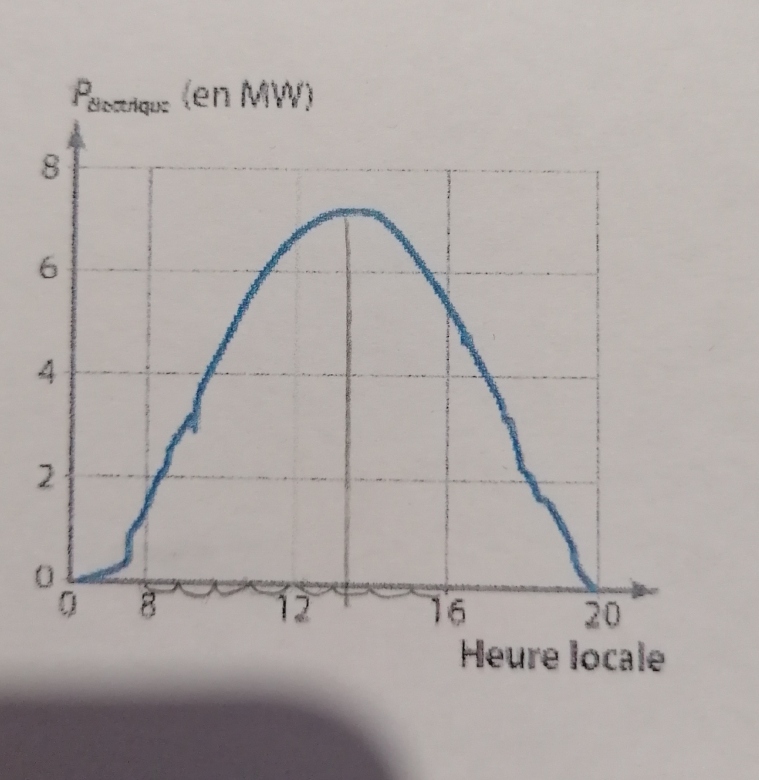

La central solaire Myrte , en Corse , convertit l'énergie lumineuse du Soleil en énergie électrique grace à des panneaux photovoltaïque d'une surface totale de 3 700 m^2. Le graphe ci contre représente la puissance électrique Pélectrique obtenue au cours d'une journée en fonction de l'heure.
1) A quelle heure la puissance électrique est - elle maximale ?
La puissance électrique est maximale à environ 13h30.
2) Justifier l'allure du graphe obtenu.
L'allure du graphe au cours de la journée augmente car l'énergie lumineuse du Soleil est convertit en énergie électrique , sauf que lorsque le soleil se couche ,cette énergie diminue c'est à dire à partir de 20h sur le graphique. La puissance électrique est plus importante à 13h30 qu'à 20h
3) Sachant que les panneaux photovoltaïques ont un rendement de l'ordre de 20% calculer la puissance radiative Pradiative reçue au maximum de la journée.
4) Calculer la puissance radiative reçue par unité de surface en W.m^-2
Merci à ceux qui m'aideront pour les 2 dernières questions que je ne comprend pas.
Bonjour,
1) A quelle heure la puissance électrique est - elle maximale ?
La puissance électrique est maximale à environ 13h30.
OK
2) Justifier l'allure du graphe obtenu.
L'allure du graphe au cours de la journée augmente car l'énergie lumineuse du Soleil est convertit en énergie électrique , sauf que lorsque le soleil se couche ,cette énergie diminue c'est à dire à partir de 20h sur le graphique. La puissance électrique est plus importante à 13h30 qu'à 20h
Tu peux améliorer et simplifier tes explications un peu confuses en disant que la puissance électrique obtenue suit l'évolution de la hauteur du soleil par rapport à l'horizon.
3) Sachant que les panneaux photovoltaïques ont un rendement de l'ordre de 20% calculer la puissance radiative Pradiative reçue au maximum de la journée.
Les panneaux ne restituent (sous forme électrique) que 20% de la puissance radiative qu'ils reçoivent.
Connaissant grâce au graphique la puissance électrique obtenue au maximum de la journée on te demande
de calculer la puissance radiative reçue correspondante.
4) Calculer la puissance radiative reçue par unité de surface en W.m^-2
C'est le rapport entre la puissance radiative reçue et la surface des panneaux.
J'ai déjà expliqué la méthode.
Je répète :
Les panneaux ne restituent (sous forme électrique) que 20% de la puissance radiative qu'ils reçoivent.
Connaissant grâce au graphique la puissance électrique obtenue au maximum de la journée on te demande
de calculer la puissance radiative reçue correspondante.
Non.
D'après le graphique quelle est la valeur de la puissance électrique fournie au meilleur de la journée ?
Oui, 7MW donc 7.106 W
Voilà donc une installation qui reçoit une puissance radiative (solaire) à calculer sachant qu'elle restitue sous forme électrique 7.106 W et que ces 7.106 W représentent 20% de la puissance radiative.
Il s'agit donc de mettre en œuvre un très banal calcul de pourcentage pour obtenir ce qu'on cherche.
Oui
Tu es donc en mesure de répondre à la question posée.
Revoir si nécessaire mon post du 16-05-21 à 13:24
Ton calcul est bien posé, mais le résultat que tu obtiens est faux.
Prad = Pélec * (100 / 20)
AN :
Pélec = 7MW
Prad = 7 * (100 / 20 ) = 7*5 = 35MW = 35.106 W
Ah oui d'accord il faut pas oublier la puissance de 10 merci.
Et pour la dernière question cela fait donc ;
35.10^6 *3700= 6,91*10^12 W.m^-2
D'accord donc on divise la puissance radiative reçue par la surface des panneaux
35.10^6/3700 = 505406.6765 W.m^-2
Oui, tu l'as dit et redit.
Mais à chaque fois je t'ai répondu "non"
Un simple calcul mental montre que le bon résultat est égal à (35/37) * 104.
Or 35 / 37 est voisin de 1 donc le résultat correct est voisin de 104 W/m²
C'est à dire qu'on obtient un résultat environ 50 fois plus petit que le tien.
C'est cela qui m'a fait dire que je ne pensais pas qu'il soit si difficile de diviser 35.106 par 3700
