Hello, j'ai des difficulté sur un exo si vous voulez bien m'aidez à les résoudre :

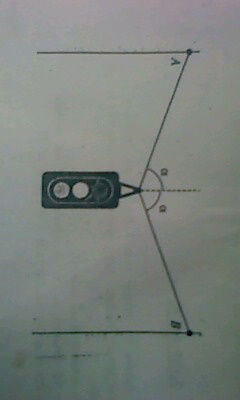

Au bout d'une avenue, une feu de signalisation de masse m = 48kg est suspendu par 2 cables attachés à un anneau solidaire du feu.
Les cables sont fixés en 2 points A et B situés sur la meme horizontale.
L'angle que fait la verticale avec chacun des 2 cables a pour mesure = 70°.


1. Quelles sont les forces exercés sur le système {feu+anneau} ?

Il y a le poids, et les tensions des 2 cables T₁ et T₂.


2. Quelle est la relation entre les vecteurs forces ?


Le feu est immobile donc les forces se compensent. On peut donc appliquer la 1ère loi de Newton.


3. Par une méthode graphique, déterminer les valeurs T₁ et T₂ des tensions des deux cables. On utilisera l'échelle de représentation 10 mm 100N.


Pour celle la je ne sais pas quoi faire, je ne sais pas ce qu'est une méthode graphique. En cours on a fait par projection sur des axes, d'ailleurs c'est la question qui suit mais pour celle la je ne sais pas le faire.
J'ai lu l'explication proposé dans les fiches du site concernant cette méthode mais je n'y arrive pas quand meme.

Pourriez-vous m'aidez ?

Merci
