le diviseur de tension
voici l'exercice schadow
est ce que tu peux m'aider?
mmais ne te moques pas de mon dessin s'il te plait.

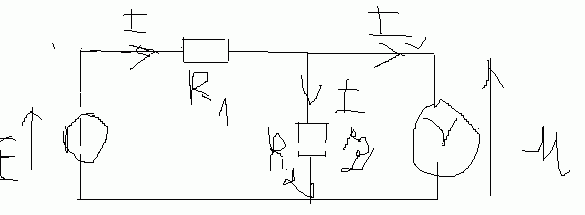

dans un circuit schématisé ci-dessous, l'intensité du courant traversant le voltmètre est considérée comme négligeable devant celle du courant traversant le générateur.
Données: E= 6,0v; R1=R2= 1,0 k
1)- Comparer I à IR2
2)- Indiquer sur le schéma les tensions aux bornes de R1 et et R2
3)- Ecrire la relation permettant d'exprimer l'intensité I du courant en fonction de E, R1 et R2
4)-
a)- Ecrire la loi d'ohm pour R2
b)- Trouver l'expression de UR2 en fonction de E, R1 et R2 et calculer la valeur de UR2
5)- On remplace R2 par un conducteur ohmique de résistance R'2= 2k, puis 3 k, puis 9 k.
Calculer pour chaque valeur de R'2 la nouvelle valeur de la tension aux bornes de R'2.
!
Pour la 1) je te demande de calculer I à l'aide de E et R
4) a) là je pense que tu peux
b) UR2 tu dois te servir de la loi d'Ohm que tu viens d'établir
5) L'intensité ne varie pas donc tu peux utiliser la loi d'Ohm
1)-
Req= E+R= 6,0+1,0= 7 ohm
I = E/ Req= 6,0/ 7,0= 0,8A
IR2= UR2/R2= 6/1= 6 A
UR2 = 6,0 * 1,0= 6,0 A
I est plus grand que IR2
4) a) loi d'Ohm: U = RI
Ici U2 = R2*I (I puisque ds un circuit en série l'intensité est la même partout)
1) Quelle est la résistance équivalente à n conducteurs ohmiques branchés en série?
D'après la loi d'additivité des tensions,
U = U1 + U2 + ... + Un => Réq.I = R1.I + R2.I + ... + Rn.I
=> Réq = R1 + R2 + ... + Rn
Ici tu as donc Réq = R1 + R2
4)-
B)- UR2 = E*R2= 6,0 v
5)-
UR'2 = 6,0 * 2= 12 v
UR'2 = 6,0 * 3 = 18 v
UR'2 = 6,0 * 9 = 54 v
c'est ça ?
je peux t'embeter encore un peu ?
est ce que tu peux m'aider pour le dernier exercice sur l'autre topic ? s'il te plait ?
j'ai 6 EXERCICES tout le reste je l'ai fait
1)-
I= E/ Réq = 6,0/ 2,0 * 10^3 = 3* 10^3 A
Réq = R1+R2 = 2,0 K ohm = 2,0 * 10^3 ohm
IR2 = UR2 / R2 = 6/1 = 6 A
donc IR2 est plus grand que I

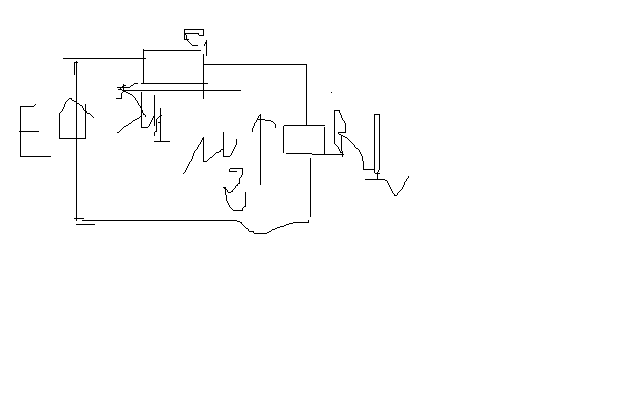

2)- faite sur la deuxieme figure
3)-
I= E* ( R1 + R2)/ (R1*R2)= 6,0 * ( 1*10^3 + 1*10^3)/ ( 1*10^3 * 1*10^3) = 1,2 * 10^-2 A
4)-
a)-
U= R*I
U2= R2* I
b)-
UR2 = R2*I = 1,0 * 10 ^3 * 1,2 * 10^-2 = 12 V
5)- I reste identique
U'= 2*10^3 * 1,2 * 10^-2 = 24 V
U'= 3* 10^3 * 1,2 * 10^-2 = 36 V
U' = 9* 10^3 * 1,2 * 10^-2 = 108 V
C'est juste ou c'est faux ?
voici l'exercice schadow
est ce que tu peux m'aider?
mmais ne te moques pas de mon dessin s'il te plait.
j'ai été vainement tenté d'esquisser un mdr au sujet du dessin mais mon talent artistique ne le permet pas .
moi ça me parait bon mais n'ayant pas tout suivi depuis le début du topic.
